Подово отопление с термопомпа: проектиране, разход и настройки

Подовото отопление е подходящ партньор за термопомпа, защото отдава топлина през голяма площ и обикновено работи с ниска температура на водата. Това намалява температурния подем и създава условия за по-добра сезонна ефективност. Добрата комбинация обаче не се получава автоматично. Нужни са изчислени топлинни загуби, правилна стъпка и дължина на кръговете, подходяща настилка, хидравличен баланс и плавно управление.

Температурата не трябва да се задава по универсална стойност. При много нови сгради подаването в студен ден може да бъде около 30 до 35°C, но конкретният проект зависи от загубите, площта на активния под и ограниченията за повърхностна температура. Прекалено висока вода увеличава разхода и може да създаде дискомфорт.

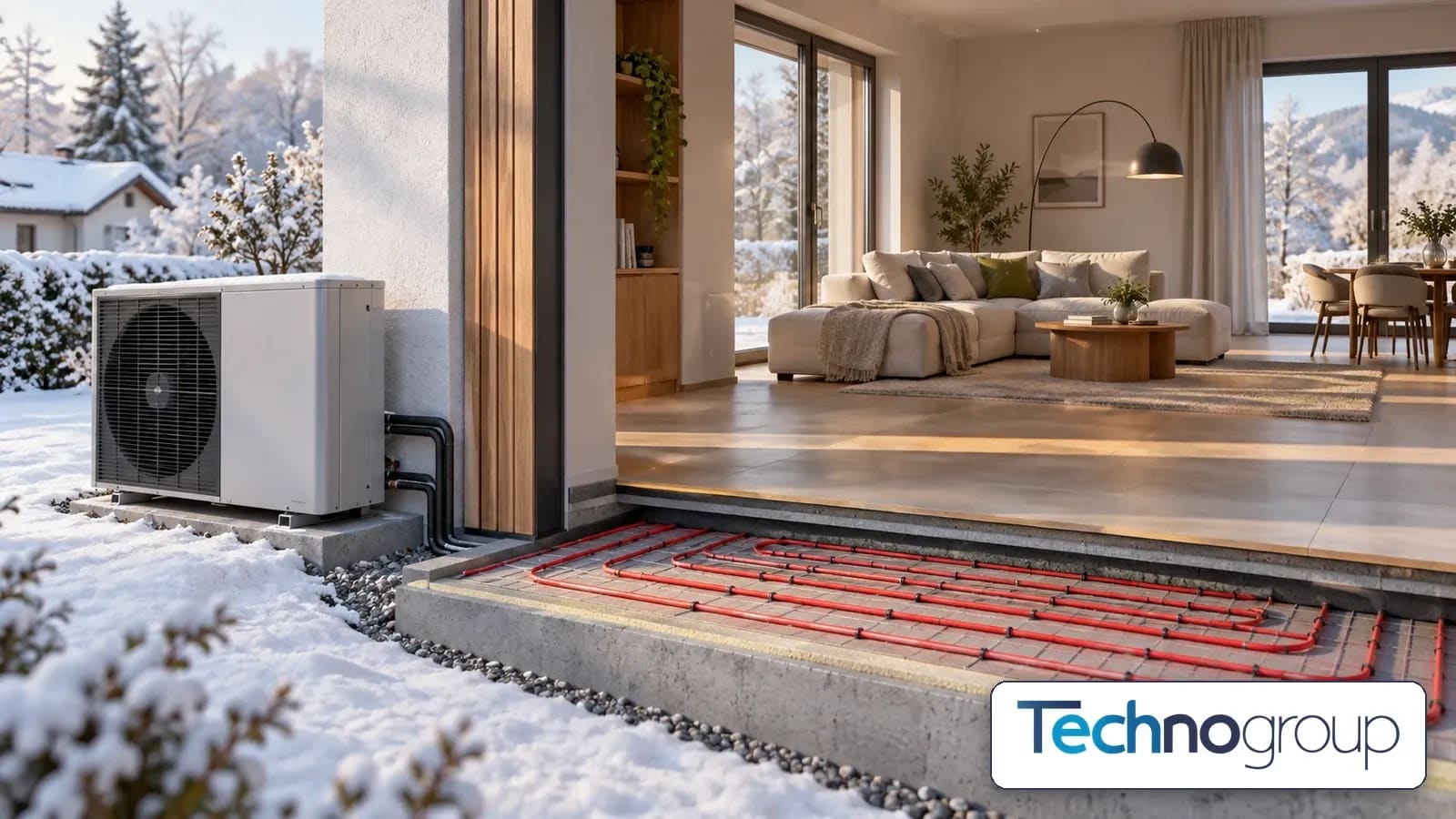

Защо ниската вода помага

Термопомпата извлича енергия от външния въздух и я предава към водата. Колкото по-малка е разликата между източника и подаването, толкова по-леко работи компресорът. Затова COP при A7/W35 обикновено е по-висок от COP при A7/W55 за същия модел.

Подът компенсира ниската температура с голяма излъчваща площ. Вместо малък горещ радиатор, цялата активна зона отдава умерена топлина.

Проектът започва от всяка стая

За всяко помещение се определят:

• топлинната загуба при проектната температура;
• свободната активна площ без постоянни мебели;
• максимално допустимата повърхностна температура;
• настилката и нейното топлинно съпротивление;
• нужният топлинен поток на квадратен метър;
• стъпката и дължината на кръга;
• дебитът и загубата на налягане.

Ако малка баня има висок товар и ограничена свободна площ, само подът може да не е достатъчен. Може да е нужен лира радиатор или друго допълване.

Температура на подаване

Това не са настройки за всички домове. Отоплителната крива трябва да намалява водата в меко време и да я увеличава плавно при студ.

Стъпка и дължина на тръбите

По-малката стъпка може да увеличи отдаването и да изравни температурата, но изисква повече тръба и влияе на хидравликата. Прекалено дълъг кръг има голямо съпротивление и трудно се балансира.

Колекторът трябва да позволява измерване и настройка на дебитите. Кръговете се проектират така, че циркулационната помпа да работи в подходяща точка. Не компенсирайте лош баланс с постоянно висока температура.

Замазка и инерция

Мократа система в замазка съхранява топлина и реагира бавно. Това е предимство при стабилна работа, но прави агресивните графици неефективни. Намаляване с няколко градуса за два часа може да не даде икономия, а сутрешното възстановяване да изисква по-висока вода.

Сухите системи имат по-малка маса и реагират по-бързо, но конструкцията и мощността са различни. Настройката трябва да следва конкретния под.

Подови настилки

Плочки и камък

Обикновено провеждат добре топлината и позволяват ниска вода. Лепилата и фугите трябва да са подходящи за температурни промени.

Ламинат и инженерна дървесина

Проверете декларираното топлинно съпротивление и максималната температура. Подложката също е част от съпротивлението. Дебела изолираща подложка намалява отдаването.

Масивна дървесина

Влагата и температурните промени могат да причинят деформации. Използвайте продукт и монтажна система, одобрени за подово отопление.

Килими

Килимът и подложката ограничават топлопредаването. Голямо покритие може да намали активната мощност на пода.

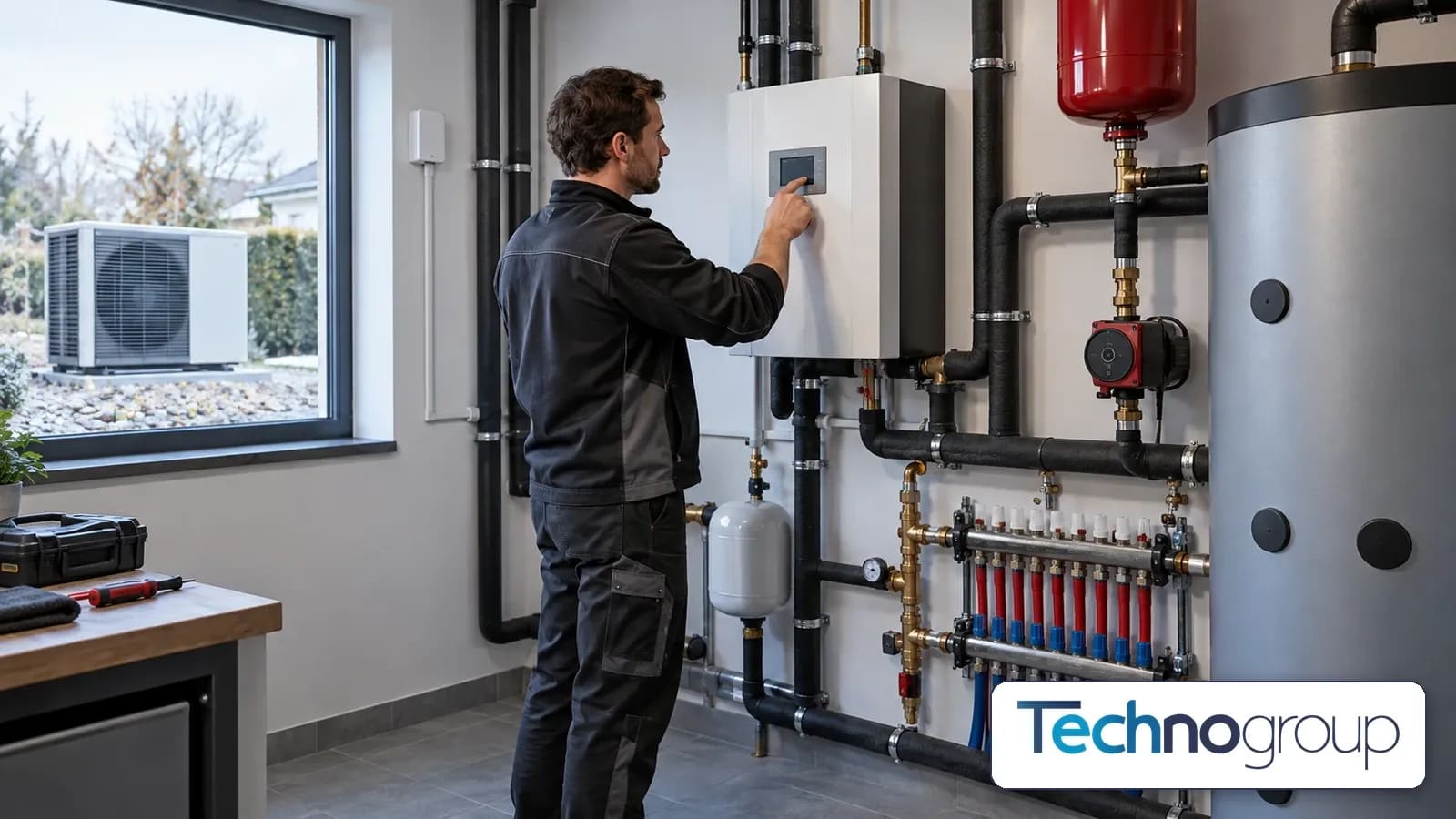

Управление, отоплителна крива и хидравлика

Най-ефективната температура е най-ниската, която поддържа комфорт в проектните условия. Външният датчик позволява на управлението да променя подаването според времето.

Стайните термостати могат да ограничават прегряване, но постоянното затваряне на много кръгове намалява дебита. Системата трябва да има стратегия за минимален поток. В някои проекти основните зони работят постоянно по крива, а термостатите служат като ограничители.

Нужен ли е буфер

Подовата инсталация сама има значителен воден обем, но това не означава автоматично, че буфер не е нужен. Много зони със задвижки могат да изолират този обем от термопомпата. От друга страна, ненужен голям буфер добавя загуби и помпи.

Проверете минималния обем и дебит на производителя, дефроста и хидравличната схема. Решението е проектно.

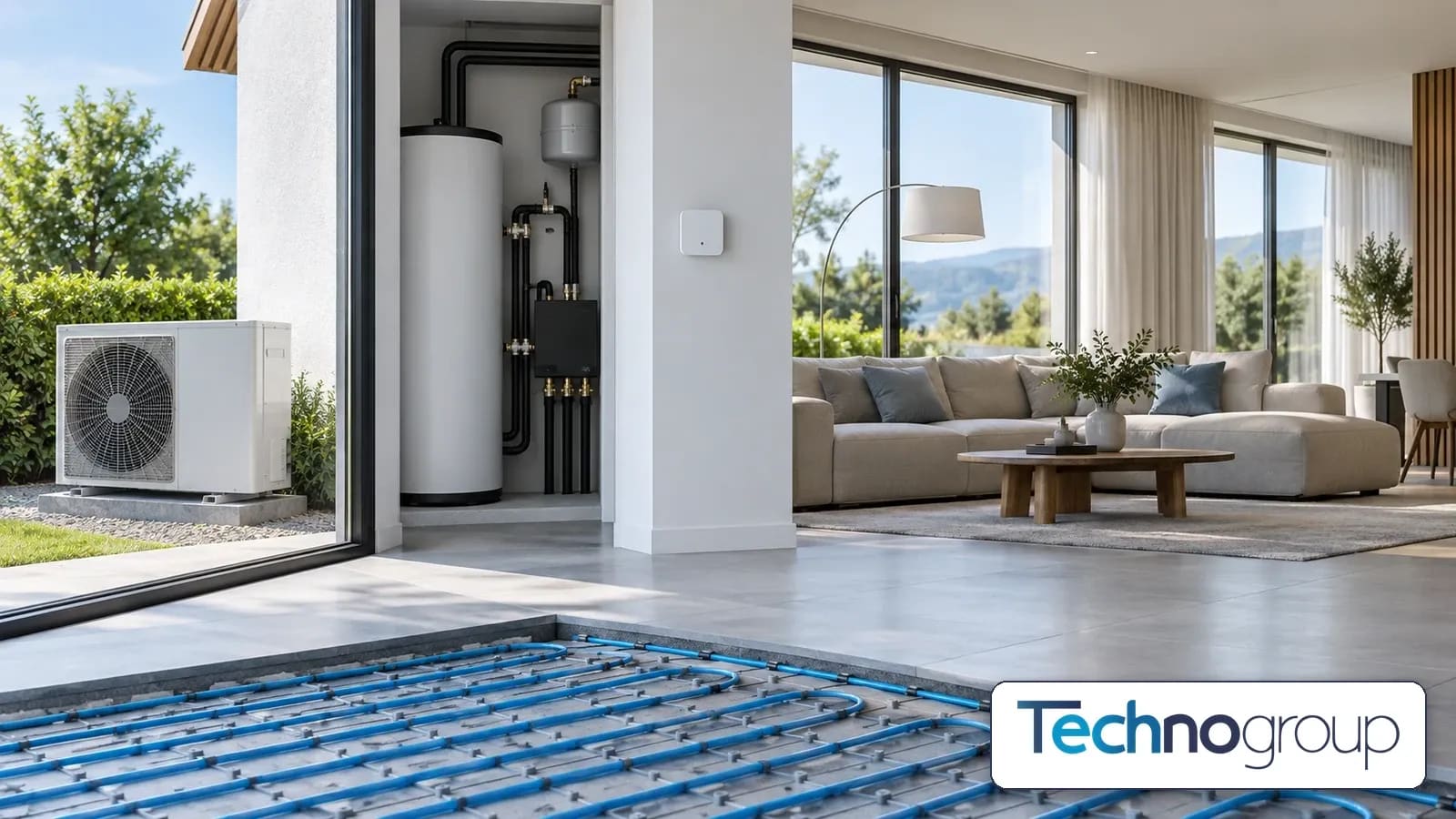

Подово охлаждане

При охлаждане водата не трябва да пада под точката на оросяване. Иначе по пода или тръбите може да се появи конденз. Нужни са датчици за влажност, изчисляване на точката на оросяване и контрол на минималната температура.

Подовото охлаждане има ограничена мощност и не отнема активно влагата като климатик или конвектор с кондензна тава. Във влажен климат често се комбинира с вентилаторни конвектори или отделна система.

БГВ и приоритети

Когато термопомпата загрява бойлер, тя временно може да повиши температурата и да прекъсне подаването към пода. Поради инерцията краткият приоритет на БГВ обикновено не се усеща, но управлението и обемът трябва да са правилни.

Цикълът за термична дезинфекция може да използва електрически нагревател. Тази енергия трябва да се включи в разходния сценарий.

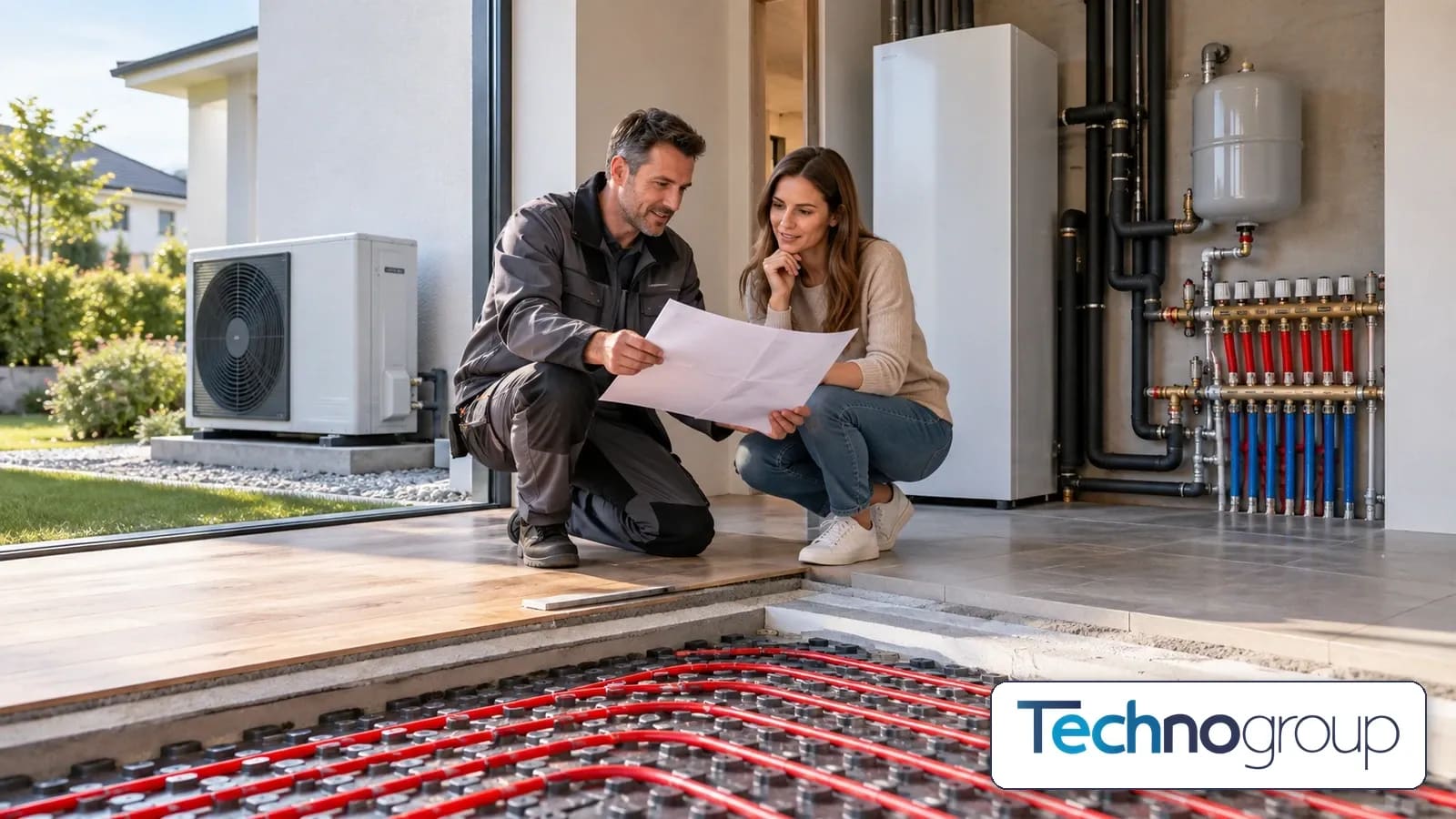

Разход и цена на системата

Нова къща има сезонна нужда от 9 000 kWh топлина. При системен сезонен коефициент 4,0 ориентировъчната електроенергия за отопление е 2 250 kWh. При примерна цена 0,30 лв./kWh това са 675 лв. за разглеждания сезонен товар.

Ако лоша настройка държи излишно висока вода и коефициентът спадне до 3,2, електроенергията става около 2 813 kWh. Примерът показва чувствителността, не гарантирана икономия. Реалният резултат включва БГВ, помпи, климат и навици.

Цена на подово отопление с термопомпа

Пълната цена може да включва:

• изолация под системата;
• тръби, фиксиране и разпределителни колектори;
• шкафове, задвижки и управление;
• замазка или суха система;
• настилка;
• термопомпа и хидромодул;
• помпи, съдове, филтри и арматура;
• електрическа част;
• пуск, баланс и настройка.

Сравнявайте оферти по еднаква площ, стъпка, материал, брой кръгове и включени дейности. Най-ниската цена на квадрат може да пропуска изолация, управление или замазка.

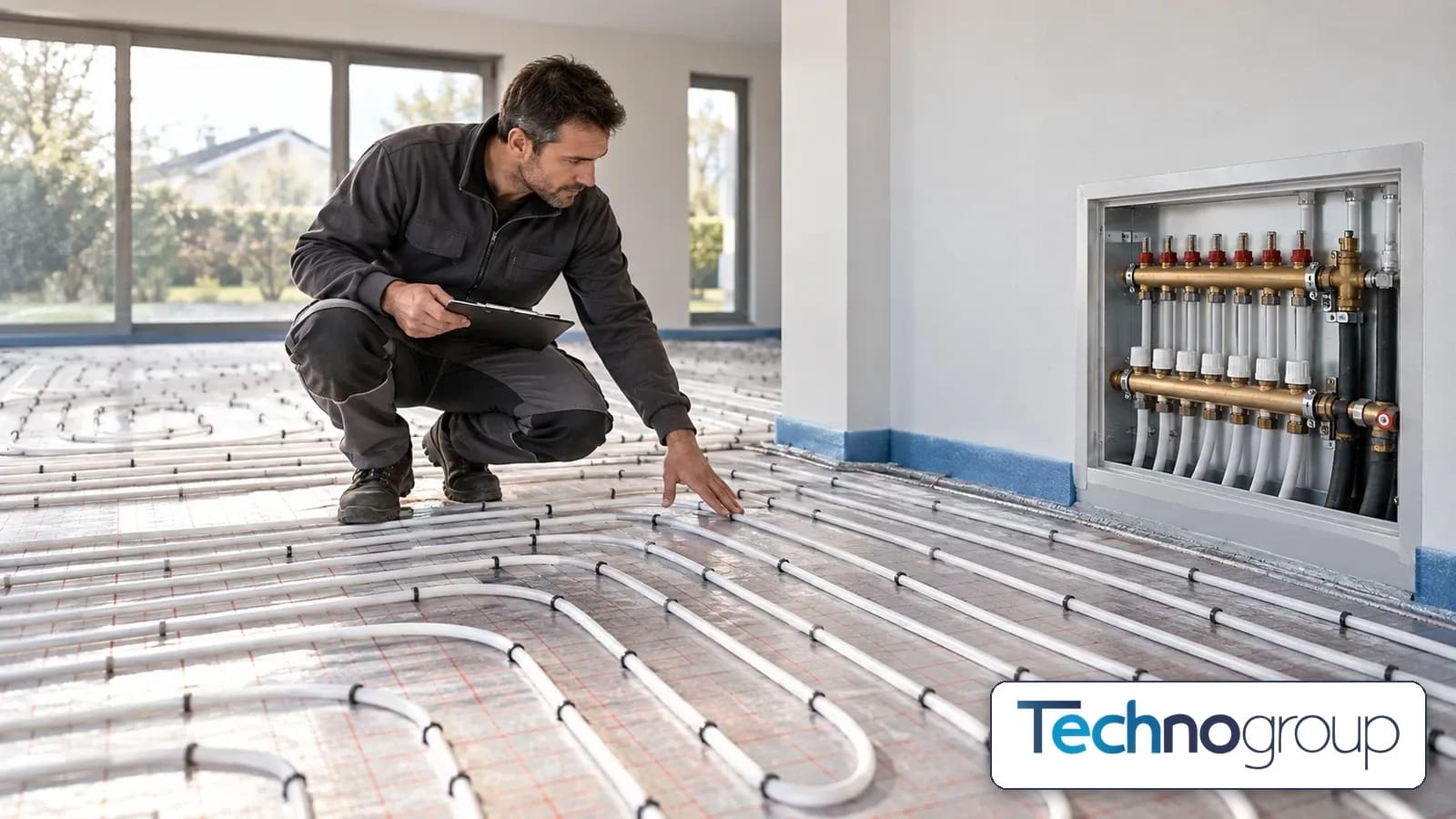

Най-честите грешки

1. Проектиране само по квадратура.
2. Тръби под постоянни шкафове без нужда.
3. Прекалено дълги и небалансирани кръгове.
4. Настилка с високо топлинно съпротивление без корекция.
5. Висока фиксирана температура вместо отоплителна крива.
6. Затваряне на всички зони и недостатъчен дебит.
7. Опит за силно охлаждане без контрол на конденза.
8. Избор на термопомпа по номинална мощност при +7°C.
9. Липса на проект за БГВ и електрически товар.
10. Пуск без хидравличен баланс и записани настройки.

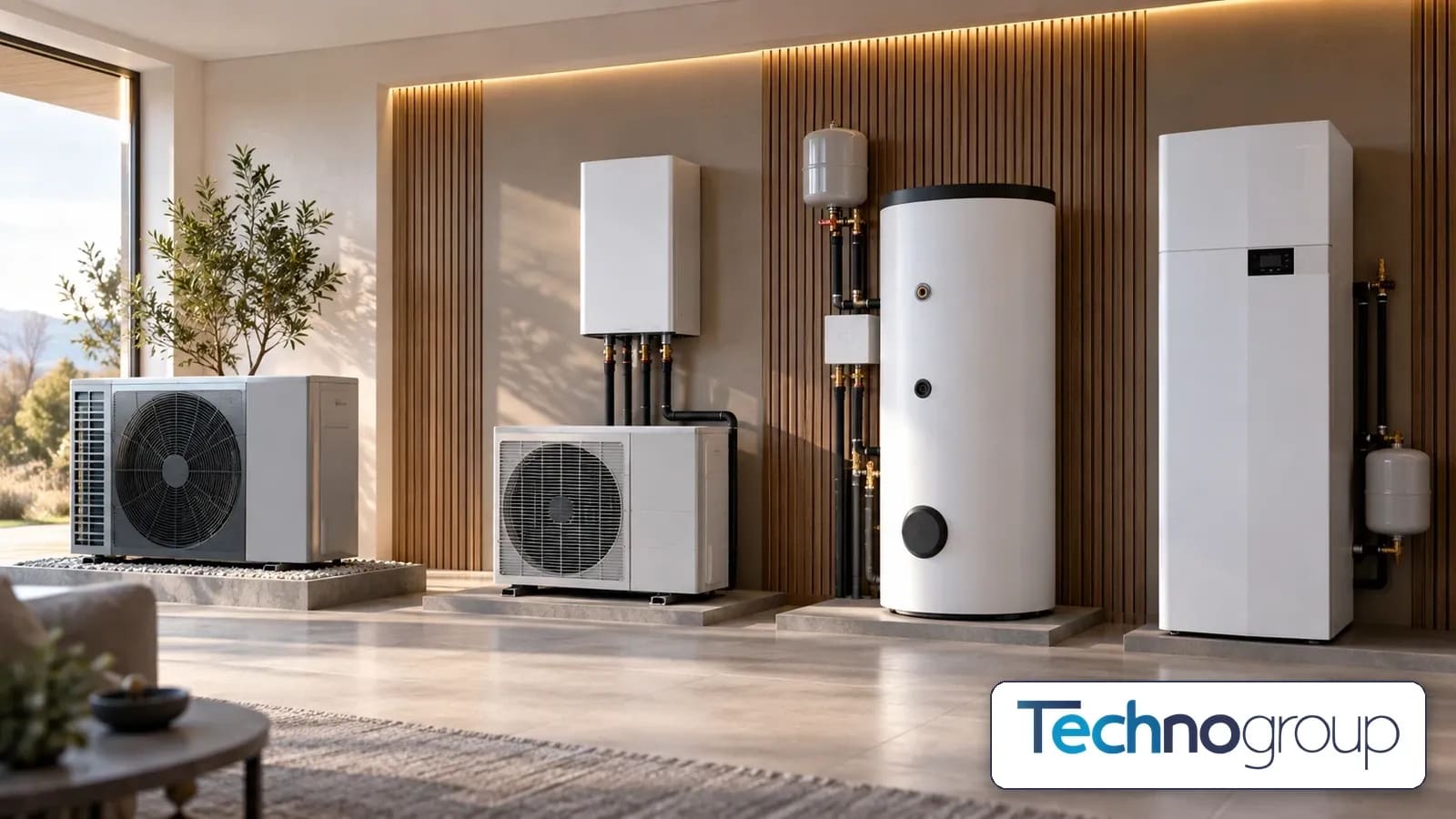

Примерни продуктови карти

Midea M-Thermal Arctic Mono 8 kW

Midea M-Thermal Arctic Mono R290 10 kW

TESY MultiThermica RHP 9

Crystal Aqua Aura II 9S All-In-One 250

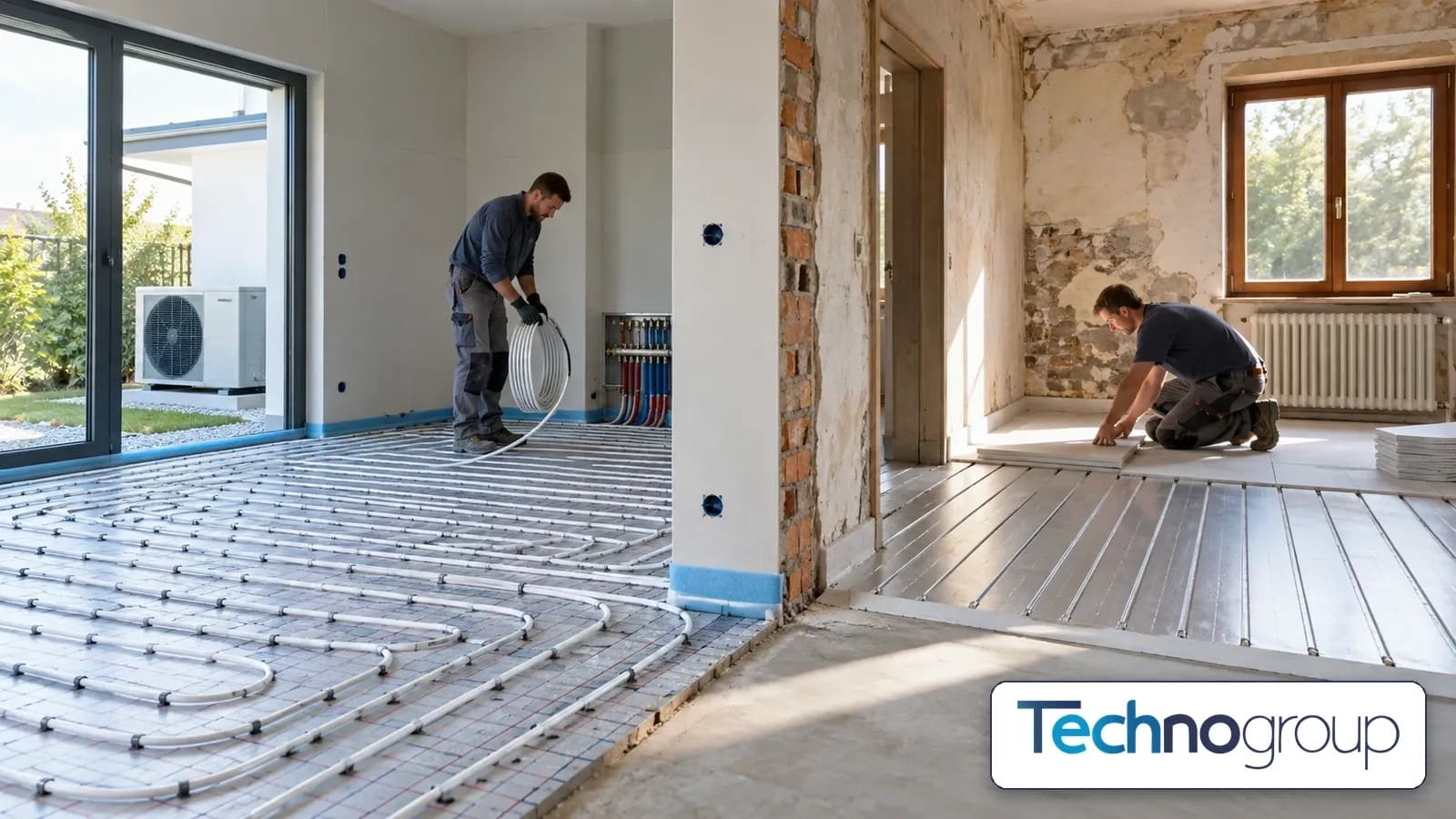

Изпълнение при нова къща и при реконструкция

Примерна последователност за нова къща

Първо се определят топлинните загуби по помещения. Архитектурата и мебелировката показват активната площ, защото под постоянни шкафове и някои уреди обикновено не се разчита на отоплителен кръг. След това проектът задава стъпката, диаметъра, дължината и дебита на всеки кръг.

Колекторите се разполагат така, че трасетата да останат управляеми. Преди замазката системата се изпитва под налягане и се документират кръговете. Настилките се избират с известна топлинна устойчивост, а допустимата повърхностна температура се съобразява с помещението и материала.

Термопомпата се избира след като са ясни товарът и проектната вода. При пуска кръговете се балансират, настройва се отоплителната крива и се проверява реакцията на зоните. Рязкото повишаване на температурата на замазката трябва да се избягва и да се спазват указанията за първоначално прогряване.

Реконструкция в съществуваща сграда

При ремонт първият въпрос е наличната височина. Тръба, изолация, система за фиксиране, замазка и настилка могат да повдигнат пода и да засегнат врати, стълби и мебели. Нископрофилните системи намаляват височината, но имат различна цена, конструкция и топлинно поведение.

Проверете носимоспособността и влагата. Не всяка плоча може да приеме тежка мокра замазка без конструктивна оценка. Сухите решения са алтернатива, но трябва да се проектират за необходимата мощност и избраната настилка.

Ако подовото не може да покрие критична стая, добавете подходящ радиатор или вентилаторен конвектор. По-добре е ограничението да се реши локално, отколкото температурата на цялата система да се повиши излишно.

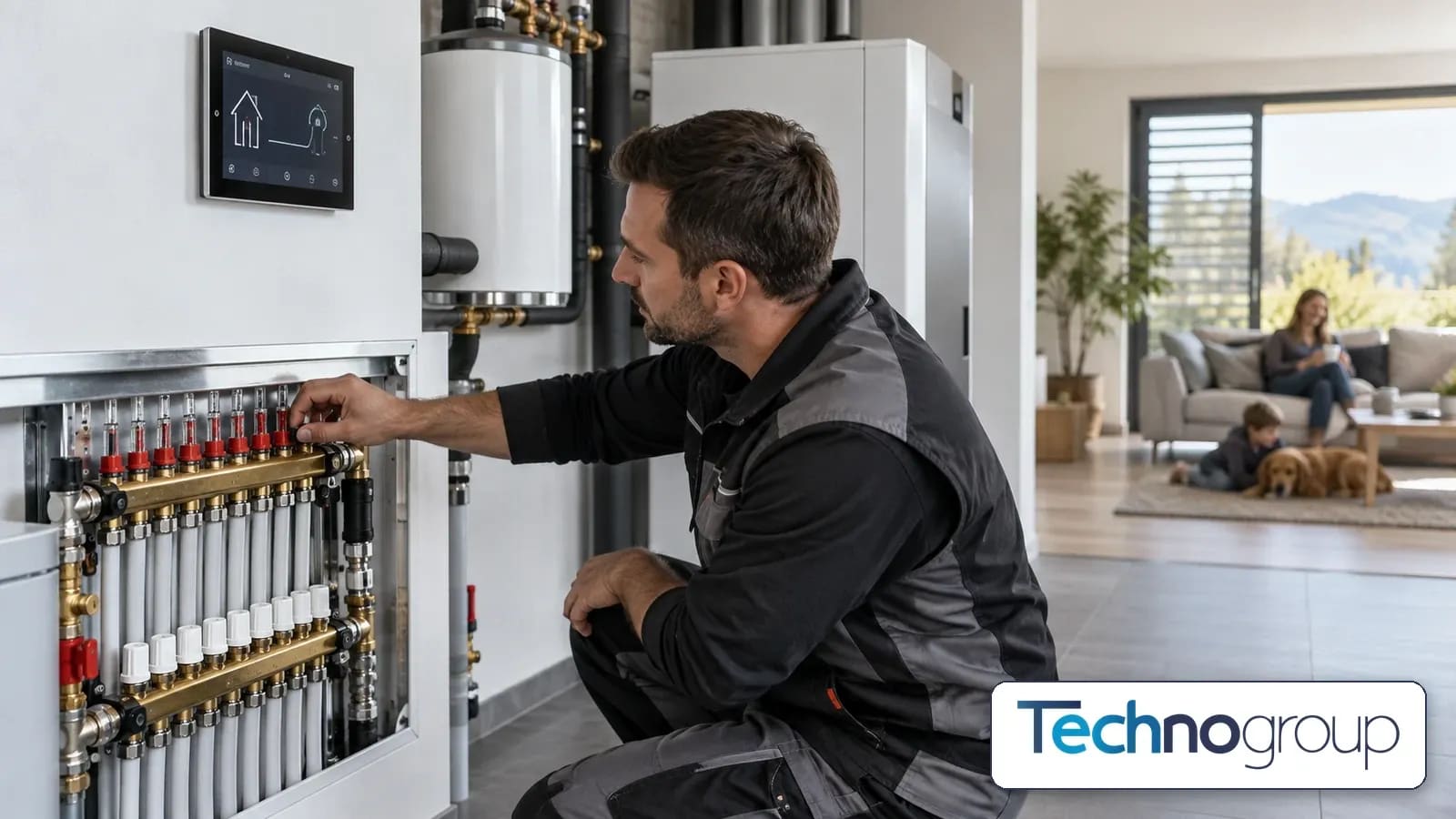

Балансиране и настройки през първия сезон

Започнете с проектните дебити и умерена отоплителна крива. Дайте на системата време да достигне равновесие, защото тежката замазка реагира бавно. Променяйте по една настройка и изчаквайте поне ден при сходно време, преди да оцените резултата.

Ако всички помещения са студени, може да е нужна корекция на кривата или подаването. Ако само една стая изостава, проверете нейния дебит, въздух в кръга, настилка и реален товар. Не повишавайте температурата за цялата къща само заради един небалансиран кръг.

Голямото нощно намаление рядко е подходящо за инертна система. По-малка и постоянна корекция може да запази комфорта с по-плавна работа на термопомпата. Следете и електрическия нагревател, защото агресивното сутрешно възстановяване може да го активира.

Поддръжка и качество на водата

Системата трябва да бъде добре обезвъздушена и защитена от замърсяване. Проверяват се налягането, колекторите, задвижките, филтрите и видимите връзки. Добавките във водата се използват само ако са съвместими с всички материали и с изискванията на производителя.

Промяна в дебитите, шум или неравномерно затопляне може да подсказва въздух, блокирал клапан или проблем с помпата. Навременната проверка е по-добра от компенсиране с по-висока температура.

Как да поискате сравними оферти

Изпратете на изпълнителите един и същ план и задание. Поискайте дължини и брой кръгове, разстояние между тръбите, тип тръба, колектори, изолация, управление, замазка, изпитване, балансиране и документация. Уточнете кои строителни дейности не са включени.

Сравнете проектната температура на водата и мощността по помещения. Оферта с по-малко тръба може да е по-евтина, но ако изисква по-гореща вода, може да намали ефективността през целия живот на системата.

Комфорт, повърхностна температура и отделни помещения

Подовото не трябва да компенсира лошо оразмеряване с прекалено гореща повърхност. Проектът проверява допустимата температура според помещението и настилката. При големи прозорци може да се използва по-гъста стъпка в периферна зона, ако конструкцията и изчислението го позволяват.

Баните често имат малка свободна подова площ, но по-високо желание за комфорт. Лира, стенен излъчвател или друг допълващ източник може да покрие разликата. Това е по-предвидимо от повишаване на температурата за всички кръгове.

Спалните и дневните може да имат различни цели, но прекалено агресивното зониране може да остави термопомпата без минимален дебит. Управлението се проектира заедно с хидравликата, а не след полагането на тръбите.

Как се смята ориентировъчен разход

Първо е нужна сезонната топлинна потребност на сградата. Тя се разделя на реалистична сезонна ефективност на термопомпата. Ниската температура на водата помага, но не отменя загубите през стени, покрив, под, прозорци и вентилация.

Ако къщата се нуждае от 10 000 kWh топлина за сезона и системата постигне сезонен коефициент 4, ориентировъчната електроенергия за отопление е 2 500 kWh. Към нея се добавят битова гореща вода, помпи, управление и евентуален нагревател. Умножете по актуалната крайна цена на тока и покажете допусканията.

Не използвайте квадратурата като единствена база за сметка. Две жилища по 150 кв.м. могат да имат различна потребност, вътрешна температура и климат. Реалната консумация през първата зима трябва да се сравнява с времето, а не само с прогнозата.

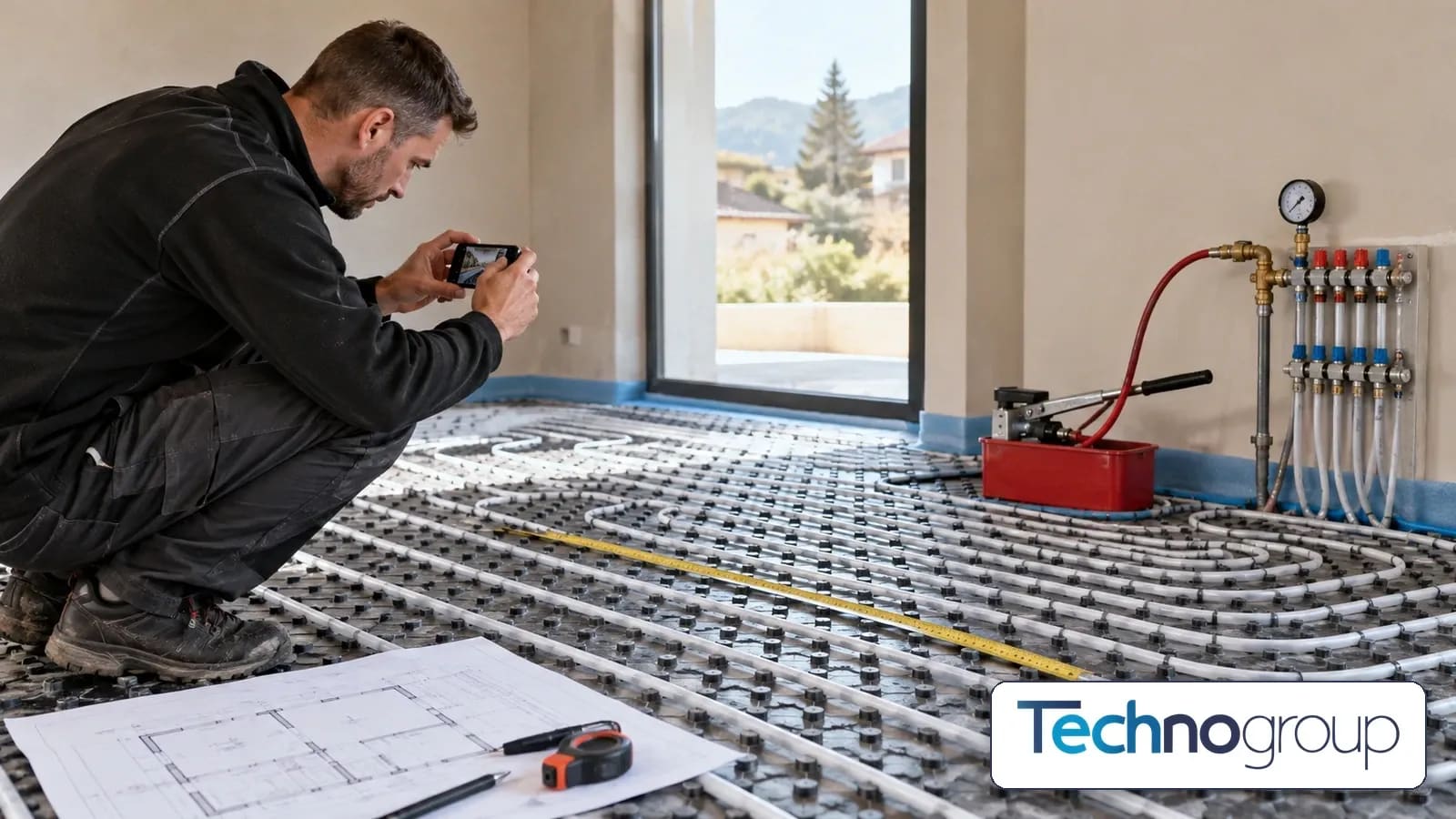

Какво да документирате преди замазката

Снимайте всички кръгове и измерете местоположението им спрямо стените. Запазете план с дължините, номерата на колекторите и зоните без тръби. Това предпазва при бъдещо пробиване за мебели, прагове или прегради.

Документирайте изпитването под налягане и използваните материали. След замазката запишете протокола за първоначално прогряване. Липсата на тази информация прави бъдещ ремонт по-бавен и рисков.

Запазете и окончателните настройки на дебитомерите след балансирането. Ако по-късно задвижка или вентил се смени, системата може да бъде възстановена към проверена изходна точка, вместо всички кръгове да се настройват отначало.

Копие от документацията трябва да остане при собственика на сградата.

FAQ

Каква температура на водата е нужна за подово?

Често е около 30 до 35°C при проектен студ, но точната стойност се изчислява според загубите, активната площ, стъпката и настилката.

Може ли термопомпа да работи само с подово?

Да, ако подът покрива товара във всяка стая и системата осигурява нужния дебит. Критични малки помещения може да имат нужда от допълване.

Трябва ли да намалявам температурата през нощта?

При тежка замазка голямото нощно намаление често няма време да подейства и усложнява сутрешното възстановяване. Използвайте малки корекции след наблюдение.

Може ли подовото да охлажда?

Да, ограничено и с контрол на точката на оросяване. За силно охлаждане и обезвлажняване често е нужен конвектор или климатик.

Каква настилка е най-подходяща?

Плочките обикновено провеждат добре. Дървесина, ламинат и килим могат да се използват, ако производителят ги допуска и общото топлинно съпротивление е включено в проекта.
