Термопомпа с радиатори: кога работи икономично и как се оразмерява

Термопомпа въздух-вода може да работи с радиатори, ако те отдават достатъчно топлина при температура на водата, която системата постига ефективно. Въпросът не е само дали радиаторите са панелни, алуминиеви или чугунени. Важни са размерът, температурният режим, дебитът и топлинните загуби на всяка стая.

Стар котел може да е работил с вода 70°C, докато термопомпата обикновено е по-ефективна при значително по-ниско подаване. Ако радиаторите са големи или сградата е подобрена, те може да покрият товара при 40 до 50°C. Ако са малки и къщата губи много топлина, ще са нужни по-големи тела, вентилаторни конвектори, изолация или модел, проектиран за по-висока вода.

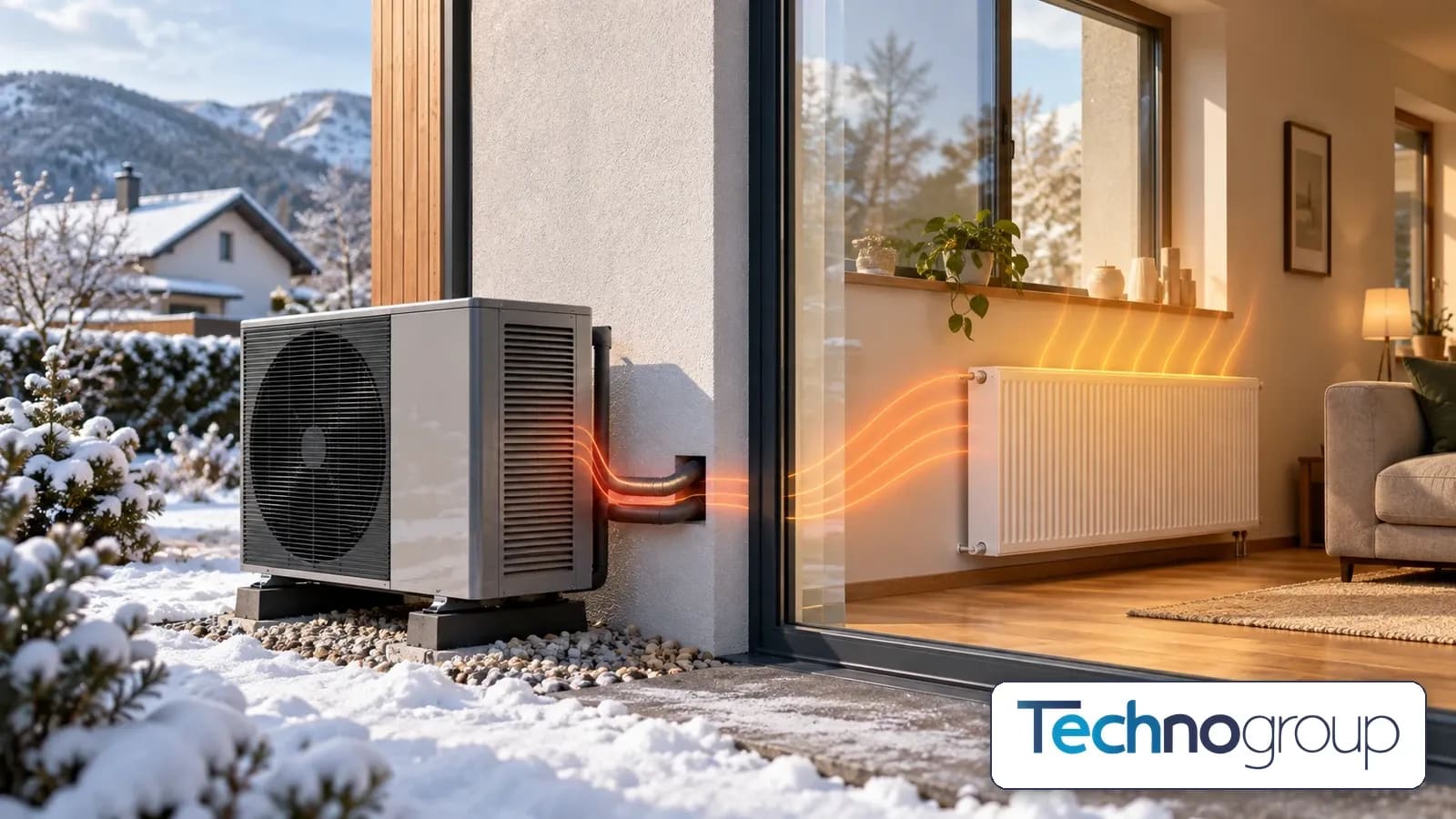

Защо температурата на водата променя ефективността

Термопомпата пренася топлина от външния въздух към водата. Колкото по-висока температура трябва да произведе и колкото по-студено е навън, толкова по-голям е температурният подем. Компресорът работи по-тежко и COP обикновено намалява.

Това означава, че система, която покрива дома при 42°C, обикновено има по-добър потенциал за ефективност от същия модел, принуден да подава 58°C. Точната разлика се взема от техническите таблици за конкретната комбинация и външна температура.

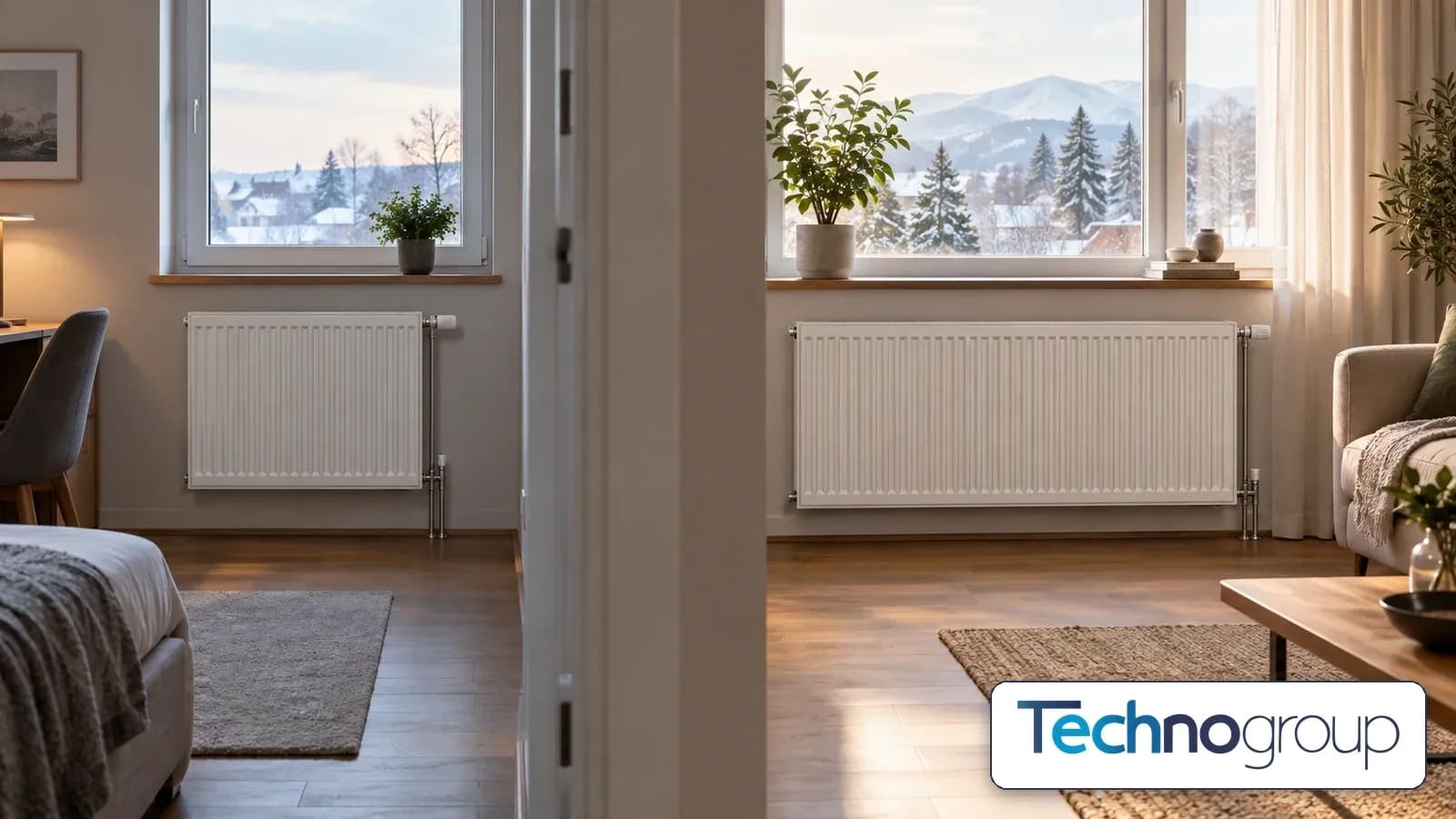

Как се променя мощността на радиатора

Каталожната мощност на радиатора е обявена при определен температурен режим. При по-ниска средна температура на водата той отдава по-малко топлина. Не може просто да се използва мощността от етикета без корекция.

Проектантът използва температурната разлика между средната вода и въздуха в стаята, както и експонента за конкретния радиатор. Практическият резултат е ясен: по-голям радиатор, повече секции или вентилаторен конвектор могат да отдадат същата топлина при по-ниска вода.

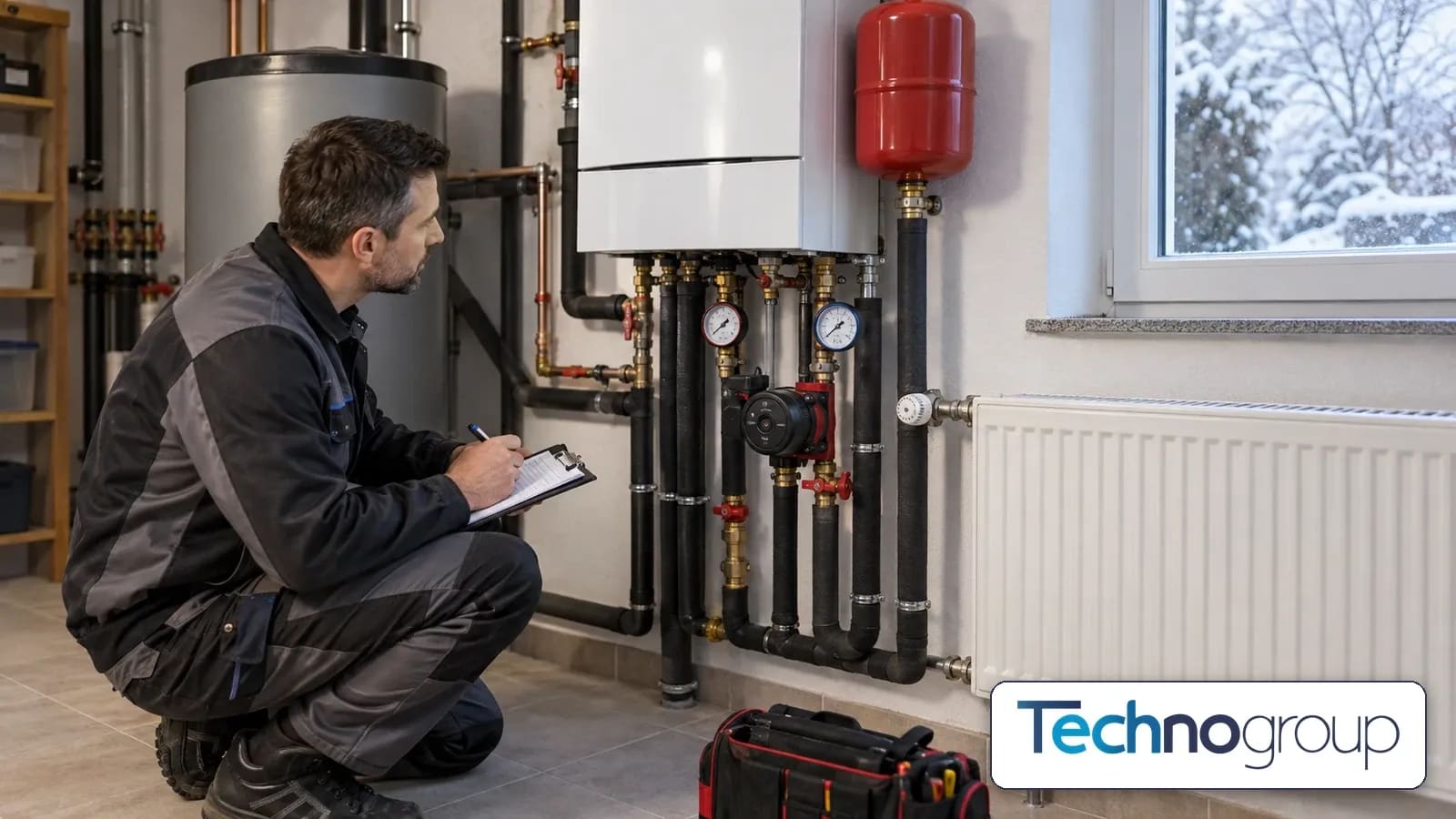

Практически тест със съществуващия котел

Ако системата е изправна и времето е достатъчно студено, квалифициран техник може да намали температурата на котела и да наблюдава дали домът поддържа зададените градуси. Тест при 45 или 50°C дава полезна индикация.

Запишете:

• външната температура;
• температурата на подаване и връщане;
• стайната температура по помещения;
• кои радиатори са напълно отворени;
• колко дълго работи системата;
• дали котелът модулира или включва на кратки цикли.

Тестът не заменя проектното изчисление. Ако навън е +10°C, успехът при ниска вода не доказва достатъчна мощност при -10°C.

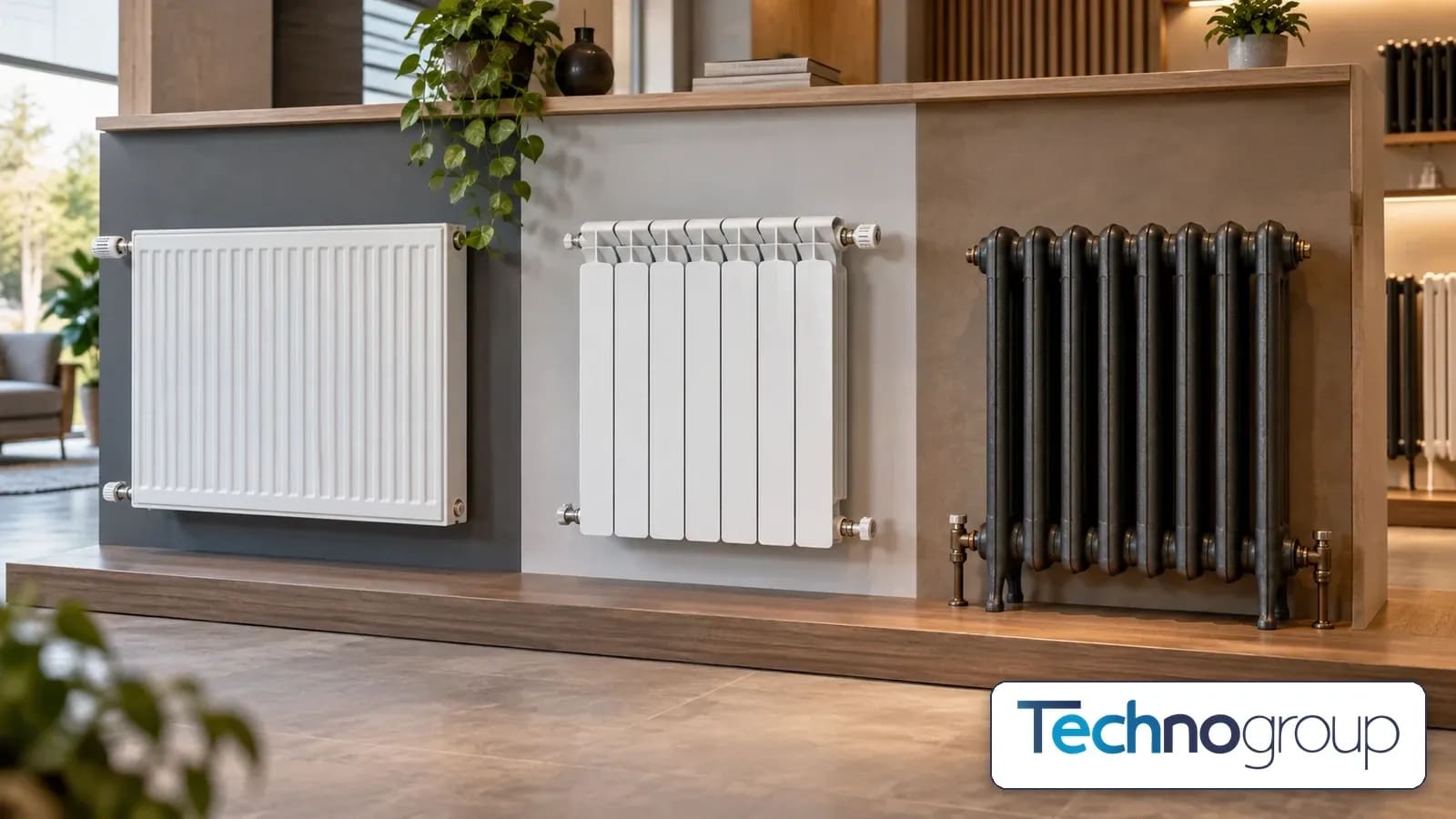

Панелни, алуминиеви и чугунени радиатори

Панелни радиатори

Размерът и броят панели и конвекторни ламели определят мощността. По-дълъг или по-дебел радиатор може да отдава повече при ниска вода. Проверете таблицата на производителя за корекционни коефициенти.

Алуминиеви радиатори

Мощността зависи от броя секции, височината и точния модел. Добавянето на секции може да помогне, ако тръбите, дебитът и свободното място го позволяват.

Чугунени радиатори

Голямата водна маса и площ понякога са предимство при плавна работа. Системата обаче може да е замърсена, небалансирана или проектирана за естествена циркулация. Нужни са промивка, филтрация и проверка на дебита.

Материалът сам по себе си не решава въпроса. Размерът и мощността при избрания температурен режим са по-важни.

Как се оразмерява по стаи

1. Изчислете топлинната загуба на всяка стая.
2. Определете целева температура на подаване при проектния студ.
3. Изчислете мощността на наличния радиатор при този режим.
4. Сравнете загубата и отдаваната мощност.
5. Увеличете радиатора или изберете друг излъчвател там, където има недостиг.
6. Проверете общия дебит и напора на циркулационната помпа.
7. Настройте отоплителна крива и хидравличен баланс.

Не увеличавайте температурата на цялата система заради един малък радиатор. Често е по-ефективно да се подобри конкретната стая.

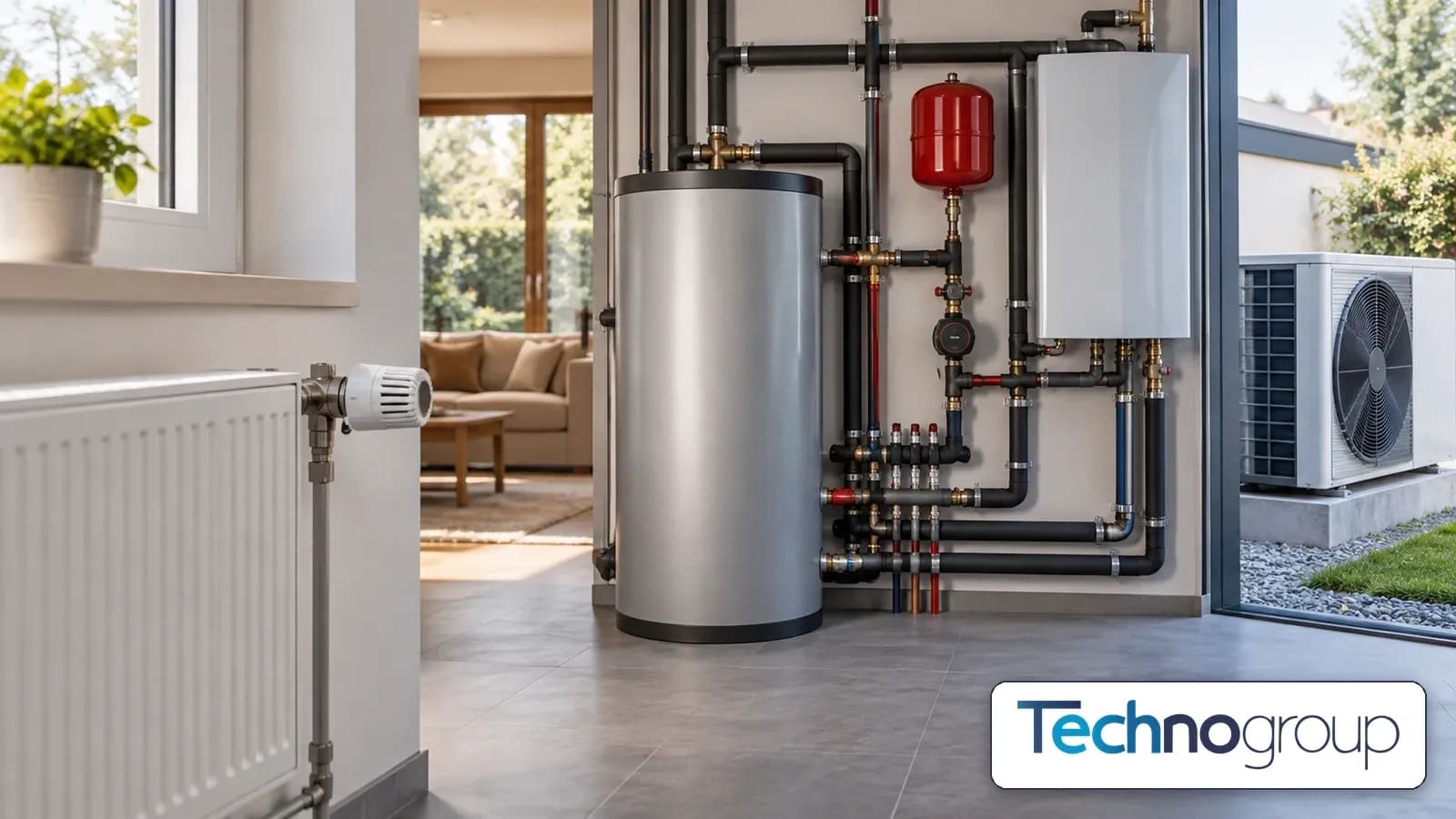

Термоглави, дебит и буфер

Когато много термоглави затворят едновременно, дебитът през термопомпата може да падне под минималния. Това води до аларми, кратки цикли или проблеми при defrost. Решението може да включва винаги отворен кръг, байпас, буфер или различно управление, но трябва да следва изискванията на производителя.

Буферът не поправя грешно оразмерени радиатори. Той може да осигури воден обем или хидравлично разделяне. За цялостната преценка вижте и ръководството каква термопомпа да изберете.

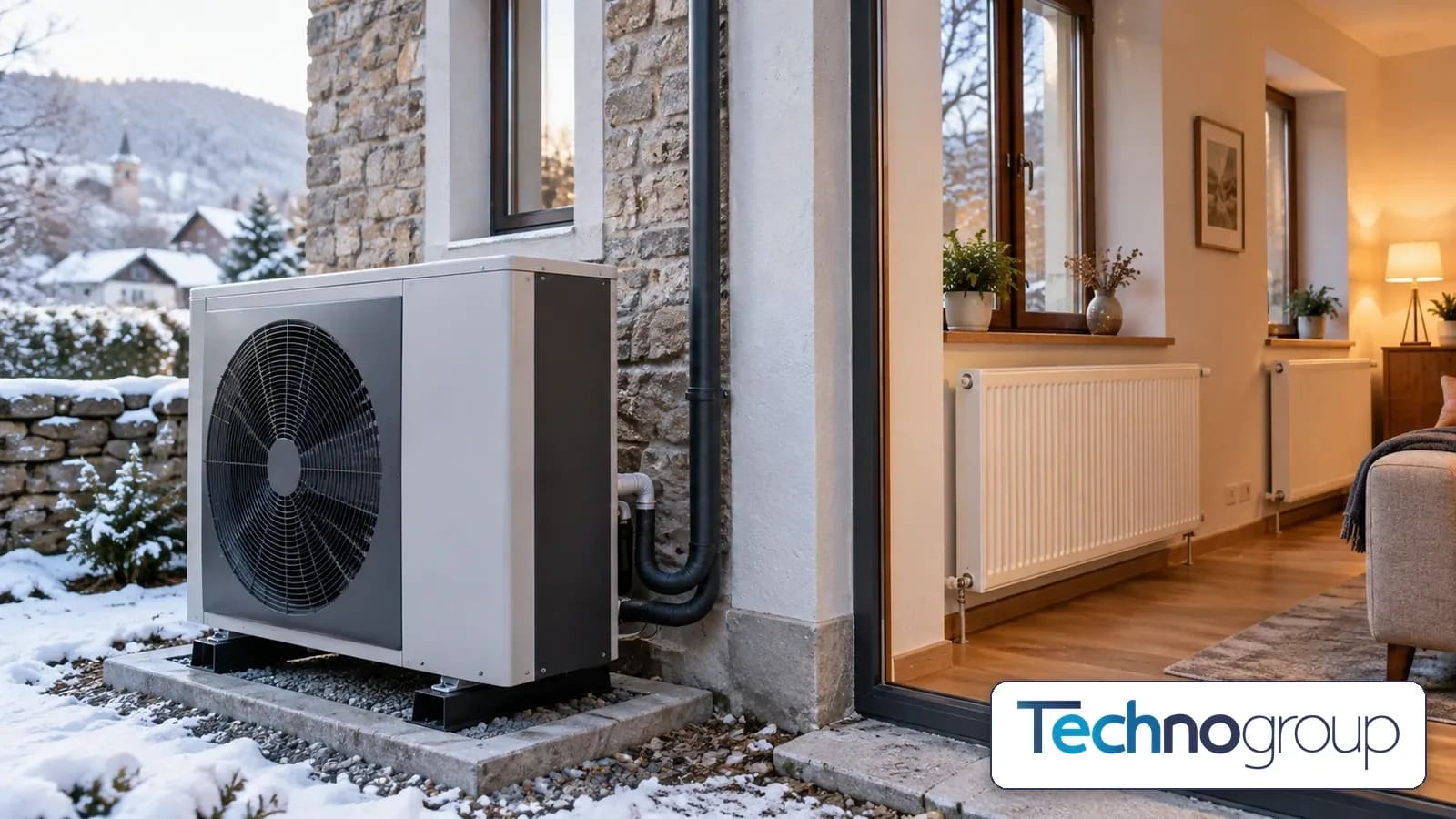

Високотемпературна термопомпа

Някои модели могат да произвеждат по-висока температура на водата. Това разширява възможностите за реновация, но не отменя анализа на COP и мощността при студ. Максималната температура е граница на възможностите, не препоръчителна постоянна настройка.

Сравнете поне:

• максимална вода при съответната външна температура;
• COP при A7/W35, A2/W35, A7/W55 и налични зимни точки;
• отоплителна мощност при ниска температура;
• ролята на електрическия нагревател;
• цената за уголемяване на радиаторите спрямо постоянна работа с висока вода.

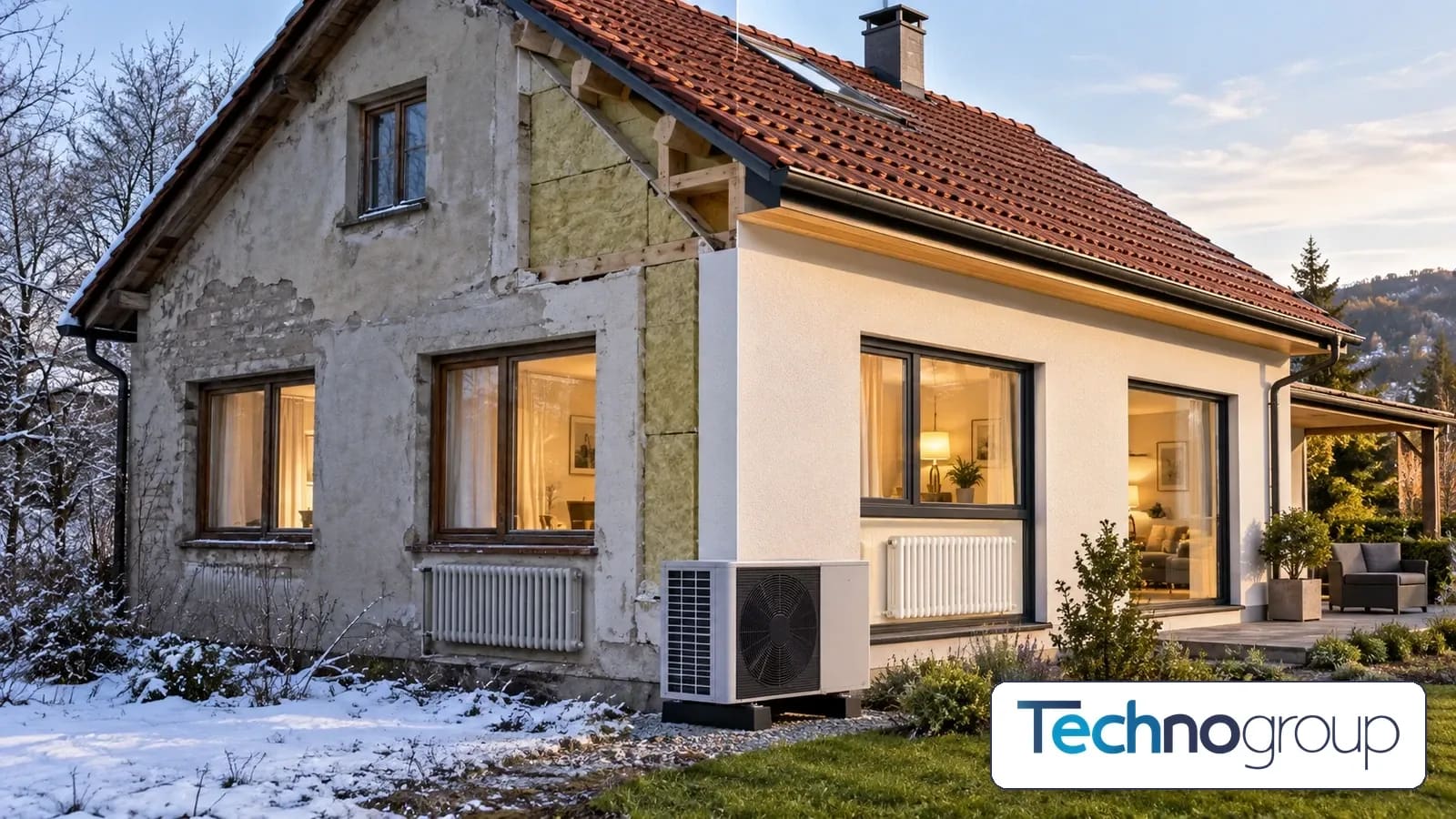

Кога първо да подобрите изолацията

Ако загубите са високи, инвестицията в таван, покрив, дограма или уплътняване може да намали необходимата мощност и температурата на водата. Това позволява по-малка машина и по-нисък разход.

Не е нужно всяка реновация да приключи преди термопомпата. Но бъдещите подобрения трябва да се включат в проекта, за да не остане машината прекалено голяма след тях.

Разходен сценарий

Къща се нуждае от 10 000 kWh топлина за сезон. Ако радиаторната система работи със сезонен коефициент 3,0, ориентировъчната електроенергия е 3 333 kWh. Ако след уголемяване на радиаторите и по-ниска вода системният коефициент стане 3,6, ориентирът е 2 778 kWh.

Това не е гарантирана икономия. Примерът показва защо температурата на водата има значение. Реалният резултат включва БГВ, помпи, нагревател и климатични условия. Вижте и подробното ръководство за цени и разходи при отопление с термопомпа.

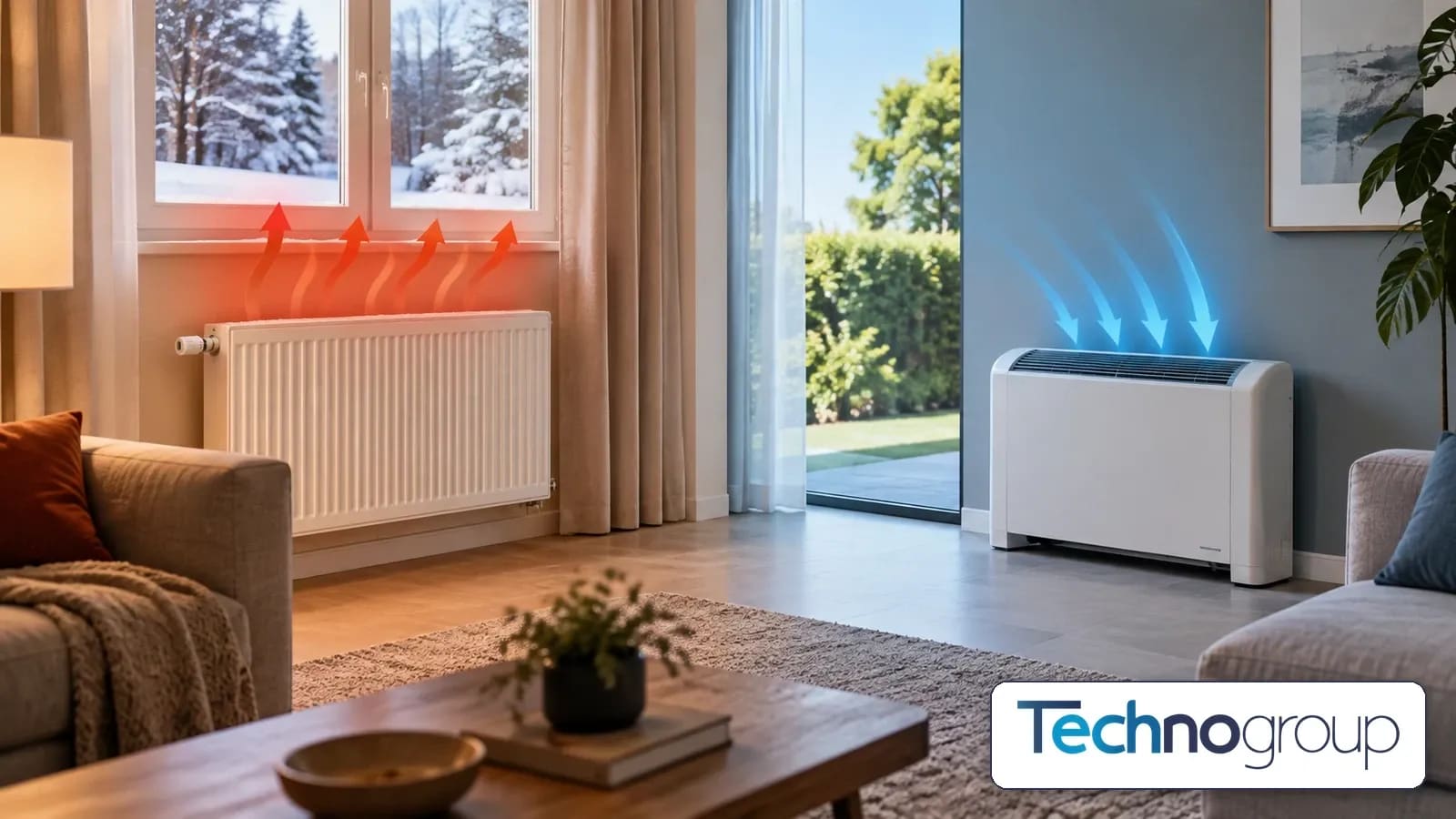

Охлаждане с радиатори

Стандартните радиатори не са подходящи за активно охлаждане. Студената повърхност може да образува конденз, а естествената конвекция е ограничена. За охлаждане обикновено се използват вентилаторни конвектори или отделна климатична система с контрол на точката на оросяване.

Ако искате една водна система за отопление и охлаждане, това трябва да бъде заложено в проекта отначало.

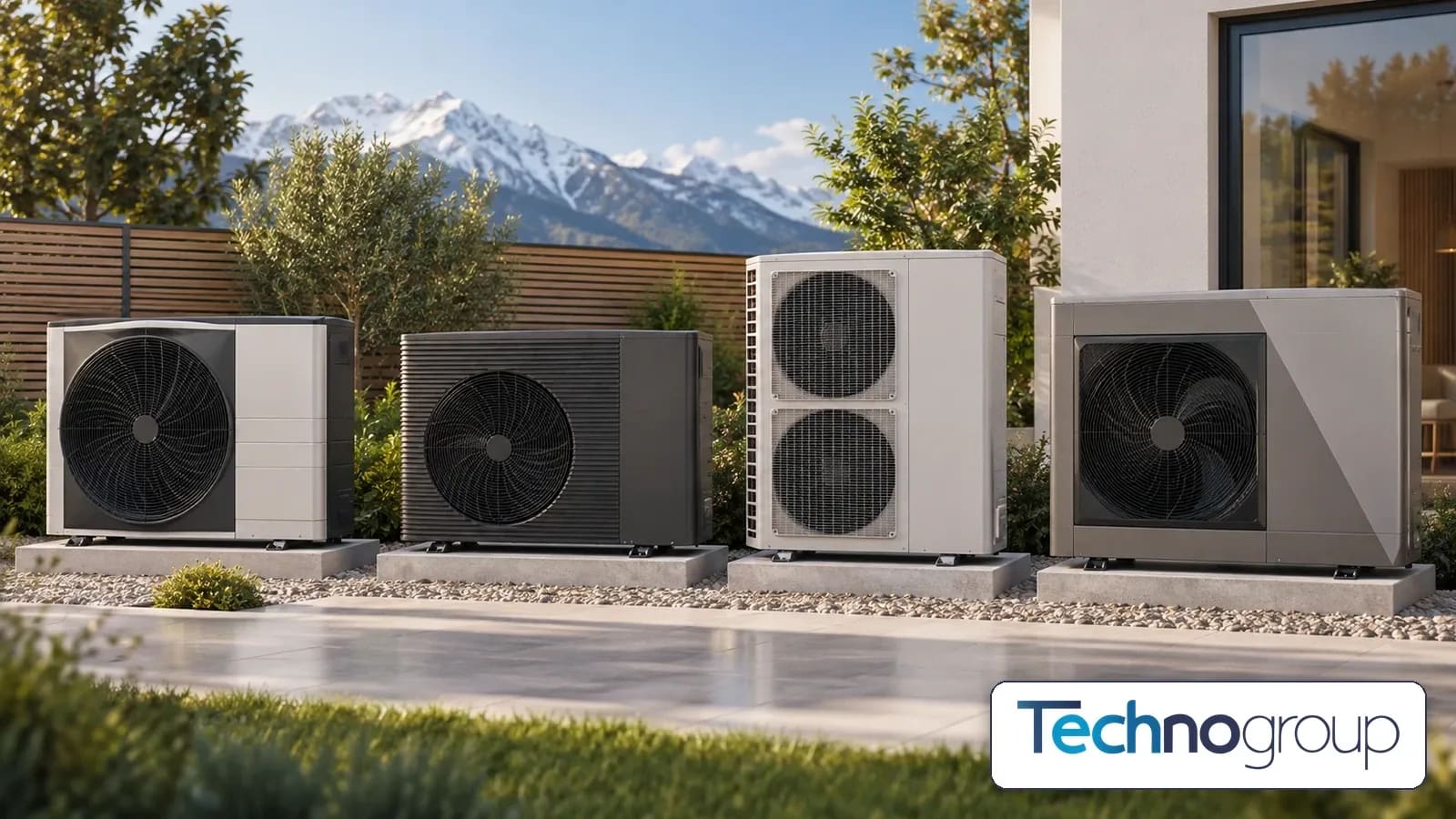

Примерни продуктови карти

Midea M-Thermal Arctic Mono 8 kW

Midea M-Thermal Arctic Mono R290 10 kW

TESY MultiThermica RHP 9

Crystal RUBY R290 12M-HB

Всички предложения са в категорията термопомпени системи въздух-вода.

Как да проверите всеки радиатор

Направете списък по помещения с тип, височина, дължина и дълбочина на радиатора. При алуминиевите тела запишете броя и модела на секциите. Намерете каталожната мощност и условията, при които е измерена. Стойност при режим 75/65/20 не може да се използва директно за термопомпа с вода 45°C.

След това съпоставете преизчислената мощност с топлинната загуба на конкретната стая. Ако дневната има нужда от 1,5 kW при проектен студ, а радиаторът отдава 900 W при планирания режим, системата няма да достигне комфорт само чрез по-силен циркулационен поток. Трябва по-голяма излъчваща площ, по-висока вода или намаляване на загубите.

Критични често са бани, ъглови стаи и помещения с големи прозорци. В баня може да се комбинира лира с електрически елемент или друг източник за кратки пикове. Решението се прави по проект, без цялата система да се принуждава към висока температура заради едно малко помещение.

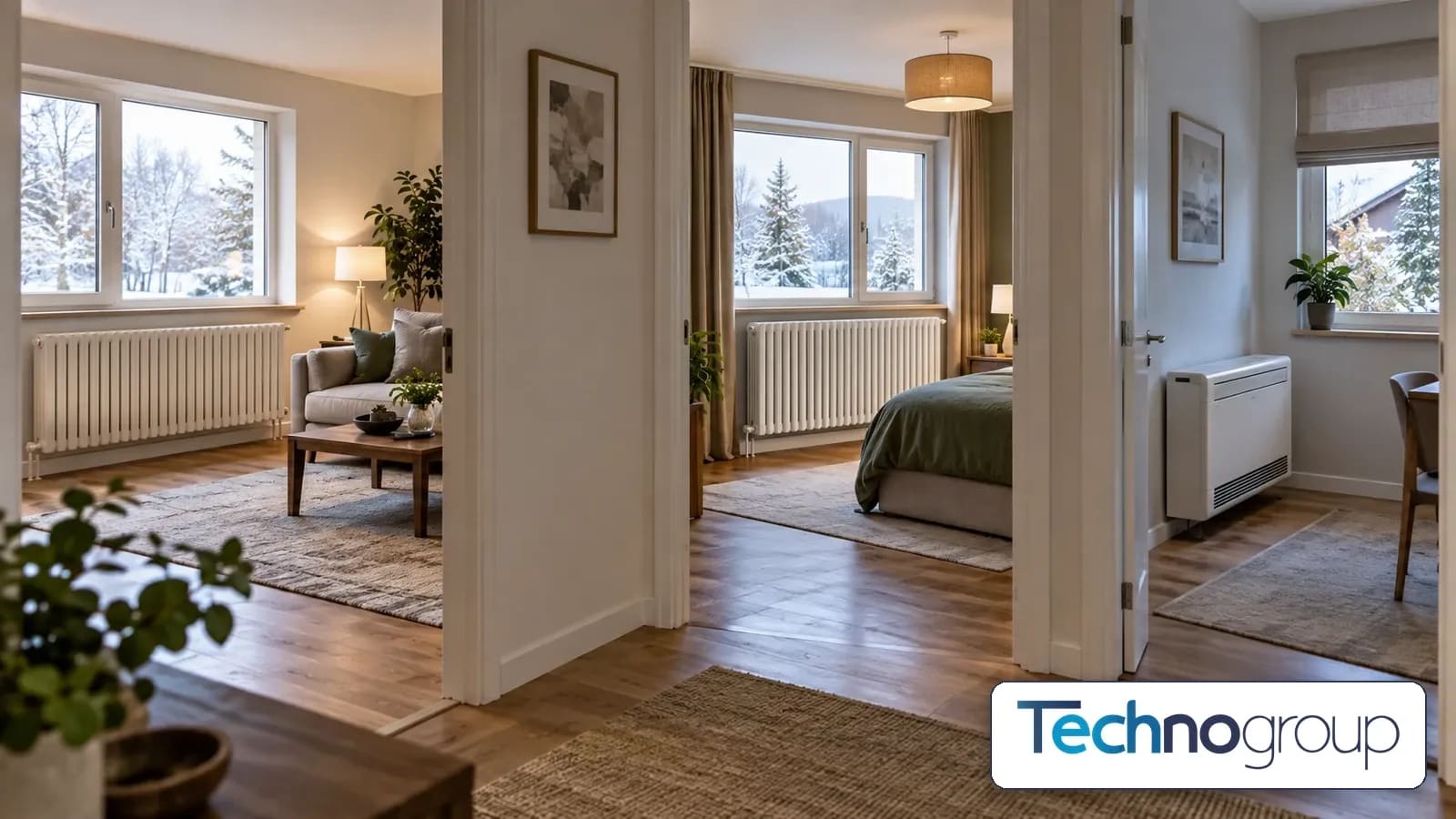

Три практични сценария за модернизация

Радиаторите са достатъчно големи

Ако пробата с котела показва комфорт при 45°C до 50°C в студено време, съществуващите тела може да са добра основа. Нужни са изчисление, хидравлично балансиране и проверка на дебитите. Отоплителната крива постепенно намалява водата при по-меко време.

Само няколко стаи не достигат

Увеличете критичните радиатори или добавете вентилаторен конвектор. Това често е по-разумно от повишаване на водата за всички помещения. Проверете тръбите, вентилите и мястото, преди да изберете по-голямо тяло.

Цялата система иска много гореща вода

Тогава сравнете три варианта: масова подмяна или увеличаване на радиаторите, високотемпературна система и предварително енергийно обновяване на сградата. Най-ниската начална цена не винаги дава най-нисък общ разход за години работа.

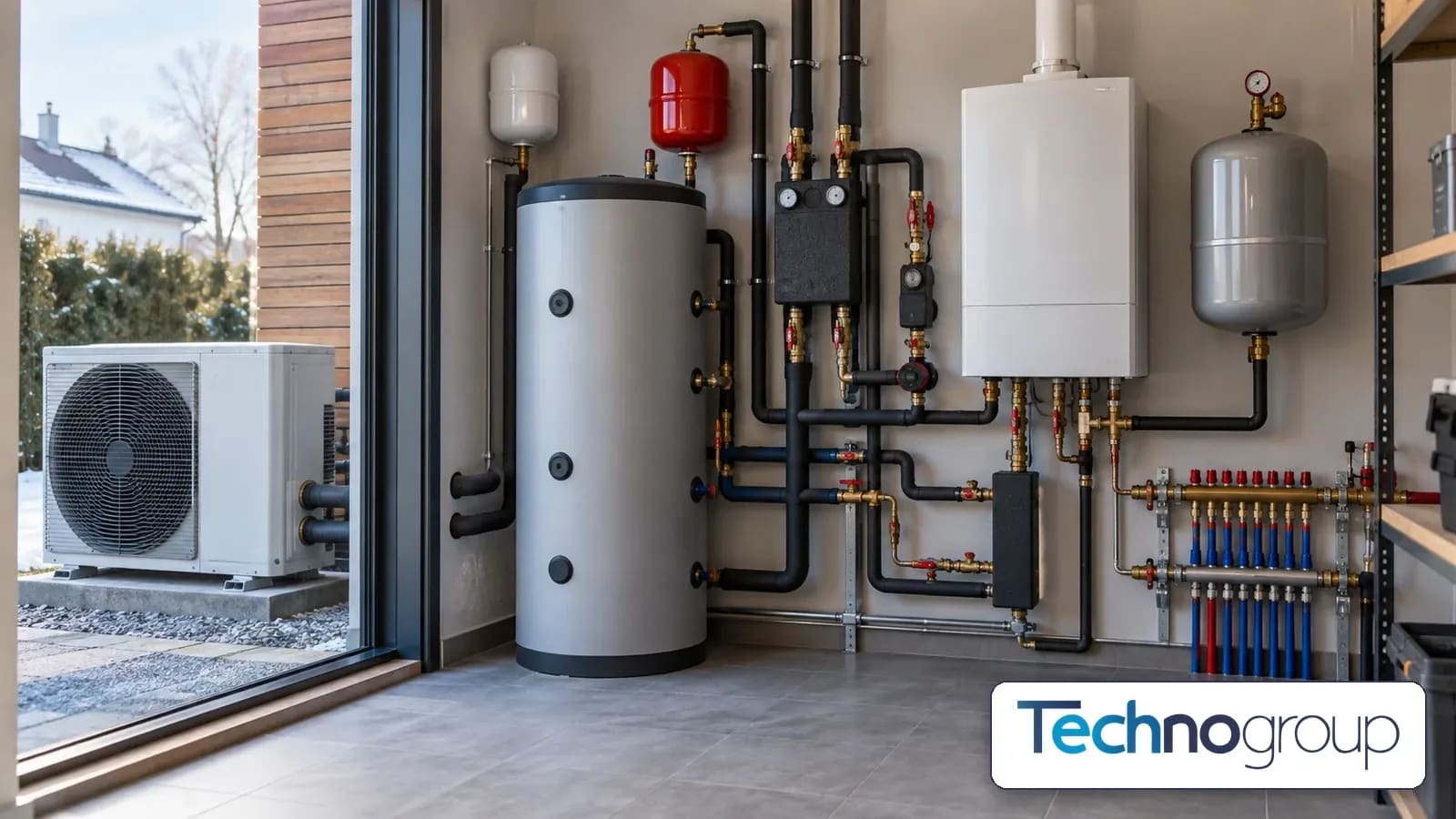

Какво означава бивалентна система

При бивалентна схема термопомпата и втори източник споделят товара. Вторият източник може да се включва под определена външна температура, при авария или при изключително висок товар. Това може да е разумно за сграда, в която пълната подмяна на радиаторите не е възможна веднага.

Точката на превключване не се избира произволно. Тя зависи от мощността и ефективността на термопомпата, цената на енергията, възможностите на другия източник и проекта. Управлението трябва да предотвратява конфликт между системите.

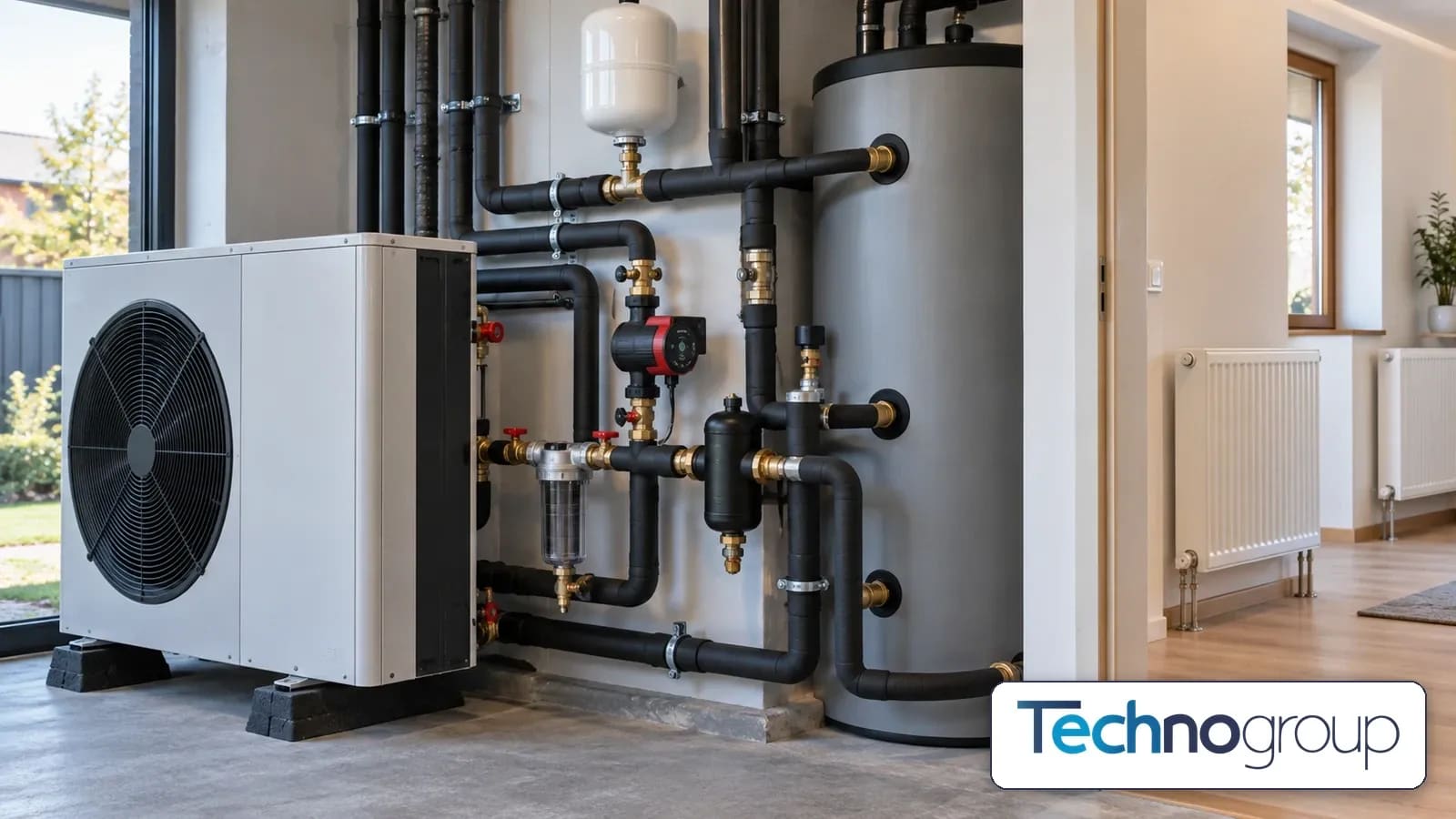

Водна система, която пази ефективността

Добрата хидравлика осигурява минималния дебит на производителя при всички режими. Радиаторните вентили не бива да могат да затворят целия поток без предвидено решение. Замърсителите от стара инсталация трябва да бъдат отстранени, а подходящ филтър и магнитен сепаратор могат да защитят топлообменника.

Тръбите се проверяват за достатъчен диаметър. По-голяма температурна разлика не е универсално решение за малък дебит. Помпата, загубите на налягане и настройките трябва да се разглеждат като обща система. Буферът има смисъл, когато решава конкретен проблем с обем, зони или размразяване, а не като автоматична добавка.

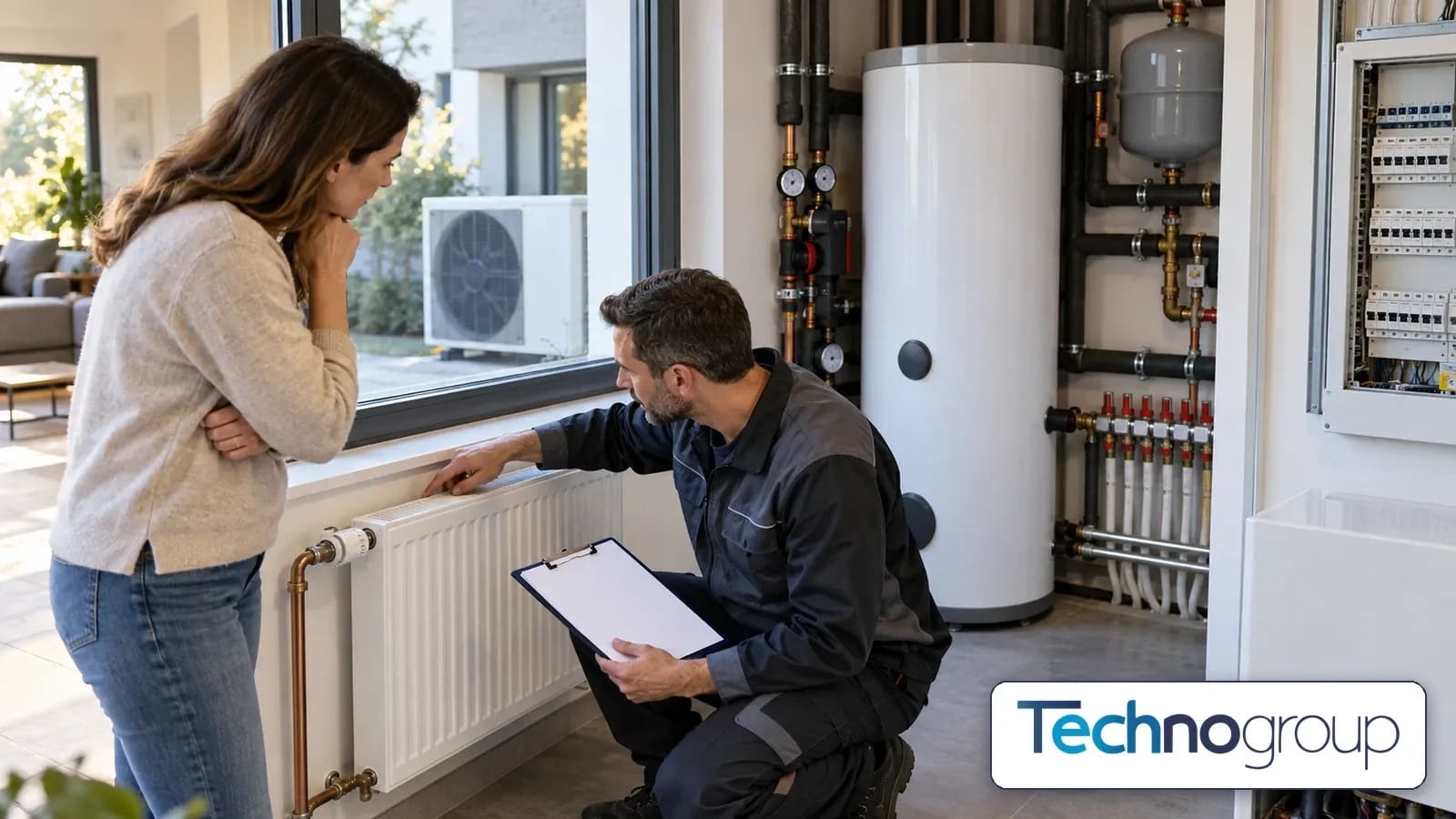

Чеклист за оглед

• топлинни загуби по помещения;
• размер и модел на всеки радиатор;
• температура на котела в студен ден;
• температури на подаване и връщане;
• диаметри и материал на тръбите;
• брой зони, термоглави и циркулационни помпи;
• наличие на утайка и нужда от промивка;
• място за вътрешни компоненти и бойлер;
• мощност и електрозахранване;
• план за резервен режим.

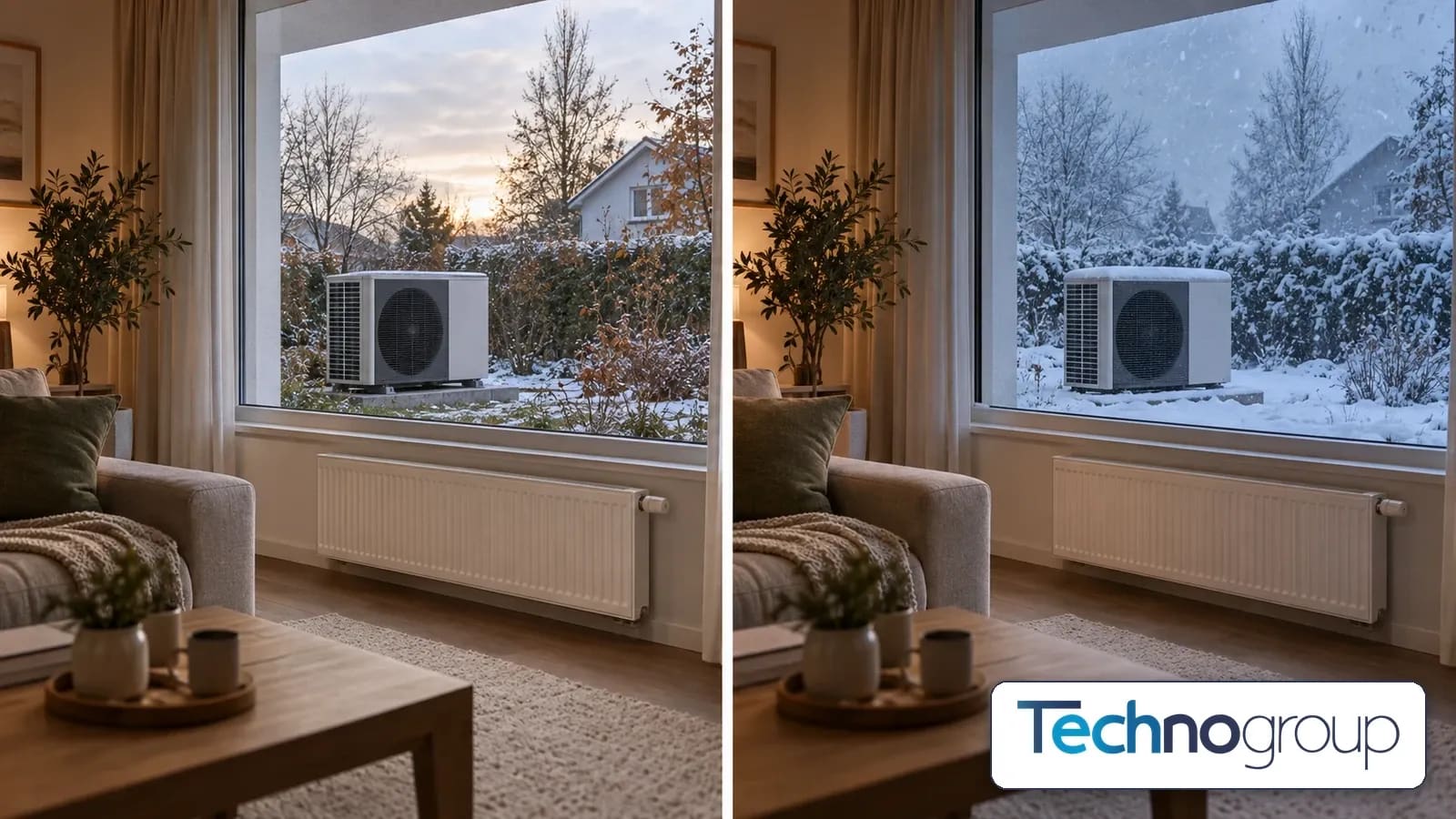

Как външната температура променя режима

Отоплителната крива свързва външната температура с необходимата температура на водата. При меко време радиаторите могат да поддържат стаите с 35°C или 40°C, а при проектен студ да са нужни 45°C или 50°C. Целта е водата да не бъде постоянно по-гореща от необходимото.

Кривата се настройва постепенно. Ако всички стаи са студени при различни външни условия, коригира се общото ниво. Ако само една изостава, първо се проверяват радиаторът и дебитът в нея. Прекалено висока крива може да доведе до затваряне на термоглавите, малък системен дебит и по-ниска ефективност.

Стаен термостат, термоглави и метеорологично управление трябва да работят съгласувано. Не е добра идея всички устройства да се опитват да управляват системата с различна логика. Проектът трябва да определи кой контрол е водещ.

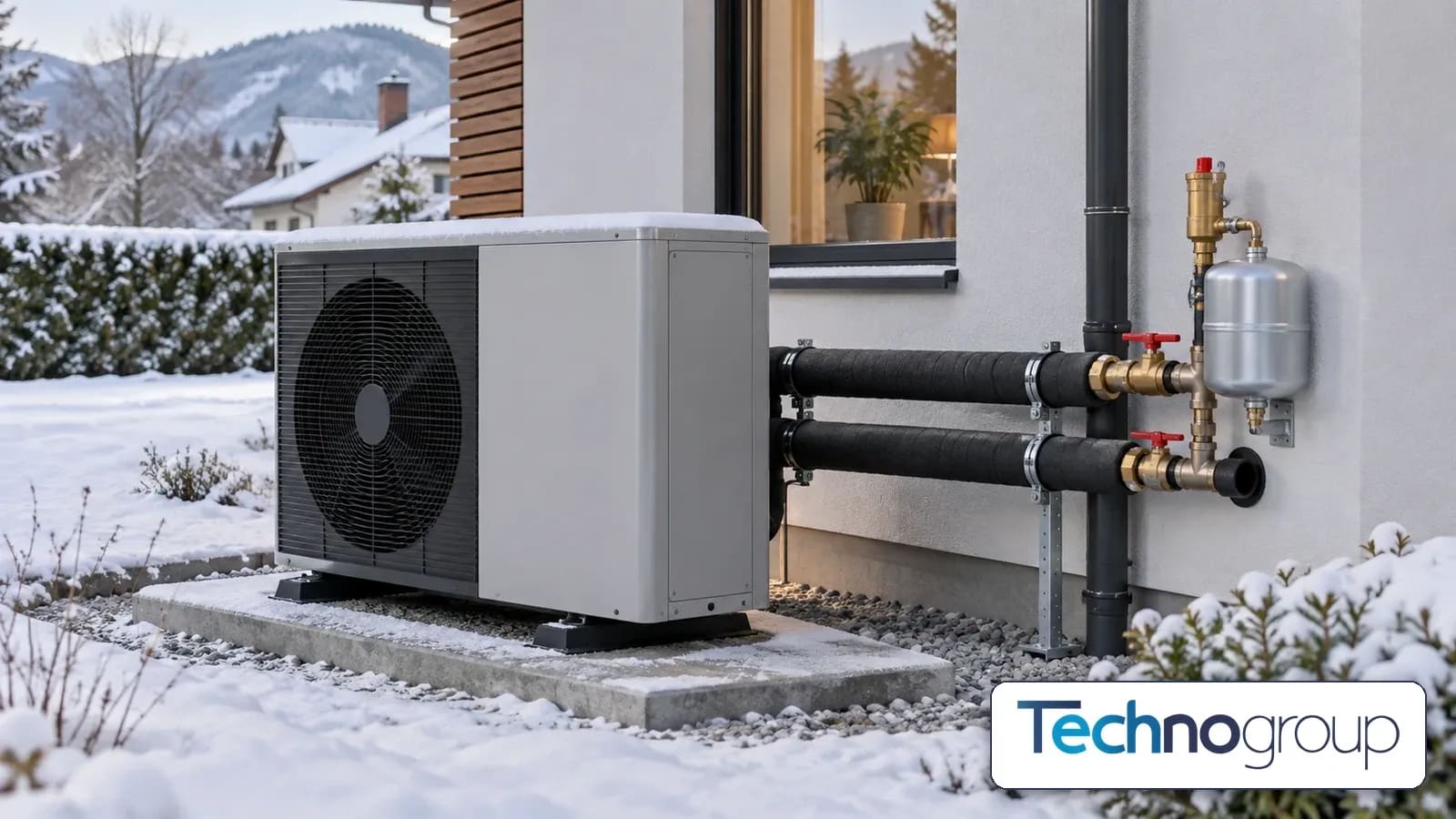

Антифриз или защита по друг начин

При моноблок има вода между сградата и външното тяло. При прекъсване на ток и силен студ тя може да замръзне, ако няма подходящо проектно решение. Възможностите включват правилно подбран топлоносител, защитни клапани, резервно захранване или друга схема според производителя.

Антифризът не се добавя произволно. Концентрацията влияе на топлообмена, дебита и помпата. Продуктът трябва да бъде съвместим с всички материали. Сплит системата държи хладилния кръг навън, но има други изисквания за монтаж и квалификация. Изборът моноблок или сплит не се решава само от риска от замръзване.

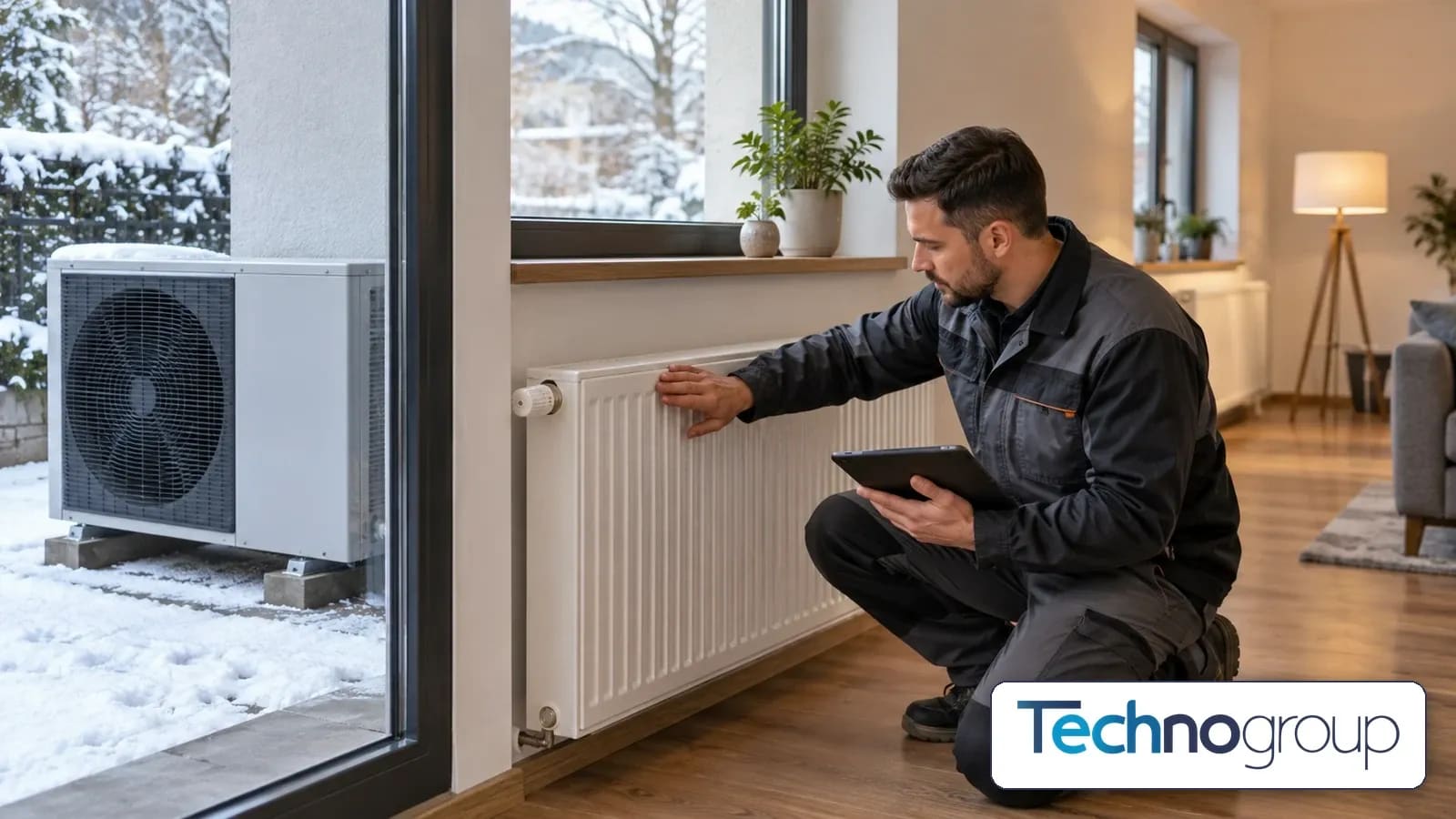

Как се проверява резултатът след монтажа

В студен ден запишете външната температура, температурата на подаване и връщане, стайната температура и работата на нагревателя. Проверете дали всички радиатори се загряват равномерно и дали машината поддържа дълги, спокойни цикли.

Ако водата е значително по-гореща от проектната, потърсете причината, преди да приемете по-високия разход за нормален. Възможни са небалансирани радиатори, затворени вентили, прекалено агресивна крива или неподходяща настройка на зоните. Данните от първия сезон са основа за фина настройка, а не повод за случайни ежедневни промени.

Проверете и честотата на стартовете при по-меко време. Ако машината включва и изключва твърде често, причината може да бъде малък воден обем, затваряне на много термоглави, прекалено голяма минимална мощност или грешна логика на управление. Решението трябва да отстрани причината, а не просто да увеличи температурата.

Сезонната оценка включва комфорта във всички стаи, общите kWh и използването на резервния нагревател. Само ниска температура на водата не е успех, ако някоя стая остава студена. Само топли радиатори също не са доказателство за ефективна работа.

FAQ

Може ли термопомпа да работи с алуминиеви радиатори?

Да, ако броят и размерът на секциите осигуряват нужната мощност при избраната температура на водата. Материалът не е достатъчен за решение.

Трябва ли да сменя всички радиатори?

Не винаги. Изчислението по стаи може да покаже, че само няколко тела са малки. Понякога изолация или вентилаторен конвектор решават критичната зона.

Каква температура на водата е добра?

Най-ниската, при която всички помещения покриват товара в проектния студ. Точната стойност се определя с изчисление и отоплителна крива.

Ще работят ли радиаторите при 35°C?

Ще отдават топлина, но значително по-малко от каталожната мощност при висок режим. Нужна е проверка дали тази мощност покрива загубите.

Нужен ли е буферен съд?

Зависи от минималния воден обем, зонирането, дебита и изискванията на производителя. Не се добавя автоматично само защото има радиатори.
